Транс Щит Энерго Сервис

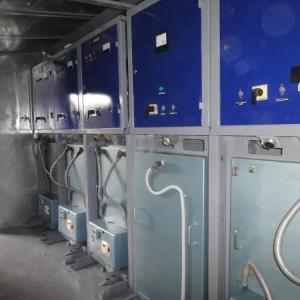

Комплектное распределительное устройство 6(10) кВ К-47
В наличии
Комплектное распределительное устройство 6(10) kV наружной установки серии КРУ К-47 предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50(60)Hz напряжением 6(10) kV, номинальном током 630-1000 A, изготавливается в исполнении У1- умеренного климата, представляет собой отдельно стоящий блок высоковольтных ячеек с коридором управления и явлюется более раним вариантом К-59.<br />
Для понижающих подстанций без развитого РУ-6(10) kV могут поставляться отдельно стоящие шкафы собственных нужд с трансформаторами напряжения.<br />
КРУ К-59 применяется:<br />
1.в составе КТПБ<br />
2.в качестве КРУ – 6(10) kV.<br />
КРУ К-59 используется:<br />
1.в нефтяной, газовой, угольной и металлургической промышленности;<br />
2.в энергетике;<br />
3.в распределительных сетях энергокомплекса;<br />
4.в сельском хозяйстве;<br />
5.для нужд промышленных предприятий;<br />
6.для городских и муниципальных сетей.<br />
Вид поставки: блоки по 1,3,4,5,6,9 ячеек укомплектованные маслянными выключателями.
105 000 000 сум

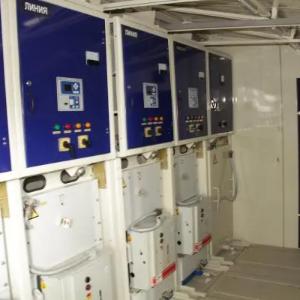

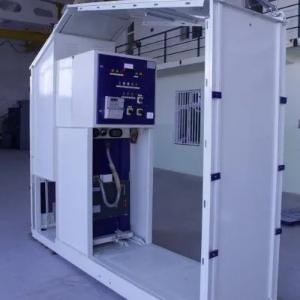

Комплектное распределительное устройство 6(10) кВ К-59
В наличии
Комплектное распределительное устройство 6(10) kV наружной установки серии КРУ К-59 предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50(60)Hz напряжением 6(10) kV, номинальном током 630-2500 A, изготавливается в исполнении У1- умеренного и ХЛ1 – холодного климата, представляет собой отдельно стоящий блок высоковольтных ячеек с коридором управления.<br />
Для понижающих подстанций без развитого РУ-6(10) kV могут поставляться отдельно стоящие шкафы собственных нужд с трансформаторами напряжения.<br />
КРУ К-59 применяется:<br />
1.в составе КТПБ<br />
2.в качестве КРУ – 6(10) kV.<br />
КРУ К-59 используется:<br />
1.в нефтяной, газовой, угольной и металлургической промышленности;<br />
2.в энергетике;<br />
3.в распределительных сетях энергокомплекса;<br />
4.в сельском хозяйстве;<br />
5.для нужд промышленных предприятий;<br />
6.для городских и муниципальных сетей.<br />
Вид поставки: блоки по 1,3,4,5,6,9 ячеек укомплектованные вакуумными выключателями.
120 000 000 сум

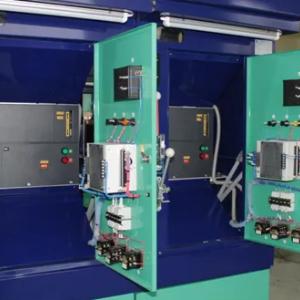

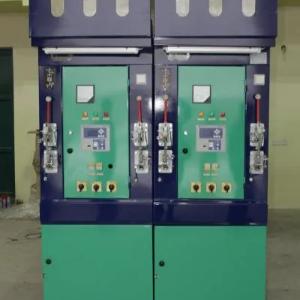

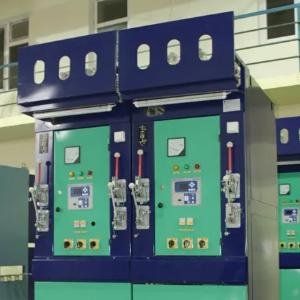

Камеры сборные одностороннего обслуживания КСО-298
В наличии
Камеры серии КСО-298 одностороннего обслуживания на номинальное напряжение 6(10) кV переменного трехфазного тока частоты 50, 60 Hz предназначены для комплектования распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью, распределительных устройств 6(10) кV подстанций и электрических станций.<br />
<br />
Камеры комплектуются вакуумными выключателями типа ZN-63 с пружинно-моторным приводом работающими как на постоянном так и на переменном оперативном токе.<br />
<br />
Технические параметры:<br />
1.Номинальное напряжение, кV – 6, 10;<br />
2.Номинальный ток главных цепей, А –630, 1250;<br />
3.Номинальный ток сборных шин, А – 630, 1500;<br />
4.Ток термической стойкости, кА – 20;<br />
5.Ток электродинамич<br />
еской стойкости, кА – 51;<br />
6.Время протекания тока термической стойкости, с – 3;<br />
7.Климатическое исполнение и категория размещения – УХЛ4;<br />
8.Габаритные размеры, мм – 1000х1100х2780.<br />
9.Защита и автоматика: <br />
1.на электромеханических реле;<br />
2.на микропроцессорных блоках защиты.
98 000 000 сум

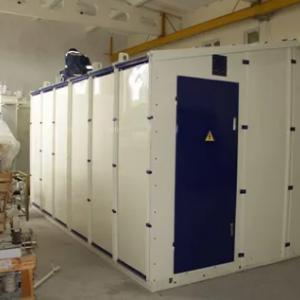

Комплектное распределительное устройство КРУН К-59
В наличии
КРУН К-59 от компании Транс Щит Энерго Сервис
122 000 000 сум

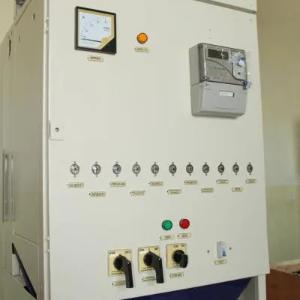

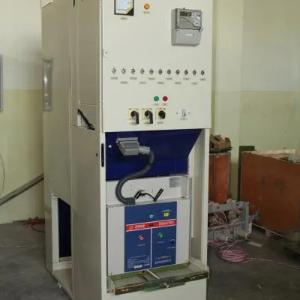

Комплектные распределительные устройства К-63
В наличии
Комплектные распределительные устройства типа К-63 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50Гц напряжением 6 ÷10кВ.<br />
КРУ типа К-63 применяются в качестве распределительных устройств 6÷10 кВ подстанций различного назначения, в том числе подстанций сетевых, подстанций для объектов промышленности, подстанций нефтепромыслов, подстанций для питания сельскохозяйственных потребителей, а также подстанций железнодорожного транспорта.<br />
КРУ типа К-63 предназначены для работы внутри при следующих условиях:<br />
1.высота над уровнем моря до 1000м;<br />
2.верхнее рабочее (эффективное) значение температуры окружающего воздуха -не выше 40°С;<br />
3.нижнее значение температуры окружающего воздуха не менее - минус 25°С;<br />
4.тип атмосферы - II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов).<br />
Номинальное напряжение (линейное), kV6-10кВ<br />
Номинальный ток главных цепей, А630; 1000; 1600<br />
Номинальный ток сборных шин, А1000*;1600;2000;2500;3150<br />
Номинальный ток отключения выключателя встроенного в шкаф, kA - 12,5; 16; 20; 31,5<br />
Ток термической стойкости (кратковременный ток), kA20; 31,5<br />
Номинальное напряжение вспомогательных<br />
цепей, В~220 или =220.
168 000 000 сум
Камеры сборные одностороннего обслуживания КСО-285
В наличии
Камеры серии КСО-285М одностороннего обслуживания на номинальное напряжение 6(10) кV переменного трехфазного тока частоты 50, 60 Hz предназначены для комплектования распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью, распределительных устройств 6(10) кV подстанций и электрических станций.<br />
<br />
Камеры комплектуются вакуумными выключателями типа ZN-63 с пружинно-моторным приводом работающими как на постоянном так и на переменном оперативном токе.<br />
<br />
Технические параметры:<br />
1.Номинальное напряжение, кV – 6, 10;<br />
2.Номинальный ток главных цепей, А –630, 1250;<br />
3.Номинальный ток сборных шин, А – 630, 1500;<br />
4.Ток термической стойкости, кА – 20;<br />
5.Ток электродинамич<br />
еской стойкости, кА – 51;<br />
6.Время протекания тока термической стойкости, с – 3;<br />
7.Климатическое исполнение и категория размещения – УХЛ4;<br />
8.Габаритные размеры, мм – 1000х1100х2780.<br />
9.Защита и автоматика: <br />
1.на электромеханических реле;<br />
2.на микропроцессорных блоках защиты.
98 000 000 сум

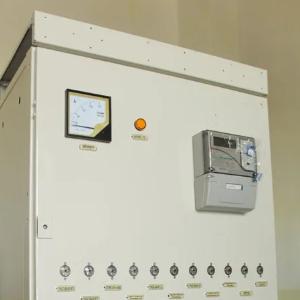

Комплектное распределительное устройство КРУН К-63
В наличии
КРУН К-63 от компании Транс Щит Энерго Сервис
168 500 000 сум

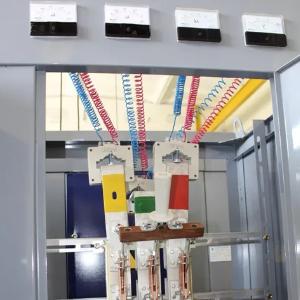

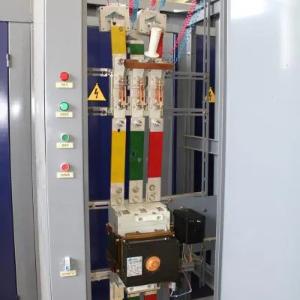

Шкафы распределительные серии ШО-85
В наличии
Шкафы распределительные щитов ЩО 2015 (заменили ЩО-85, ЩО-70) предназначены для комплектования щитов распределения электрической энергии трехфазного переменного тока напряжением 380 V, частотой 50 Hz. Щиты комплектуются панелями и устанавливаются в закрытых помещениях и обслуживаются с передней стороны.<br />
1.Номинальное напряжение силовой цепи , V- 380;<br />
2.Частота, Hz- 50, 60;<br />
3.Номинальное напряжение вспомогательных цепей, V - 220;<br />
4.Число отходящих линий - 1,2,3,4,6,7,8,9;<br />
5.Номинальный ток отходящих линий, А - 100, 250, 400, 630, 1000, 1600;<br />
6.Номинальный ток сборных шин, A - до 2500;<br />
7.Электрическая стойкость сборных шин и отпаек от них, кА - 30; <br />
8.Габаритные размеры шкафов, mm <br />
oвысота - 2300; <br />
oширина - 400,800,1000;<br />
oглубина - 600,800;<br />
9.Масса шкафов, кг не более - 300;<br />
Панели изготавливаются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение) 30 и 50 кА.<br />
Панели предусматривают как кабельные, так и шинные вводы.
17 800 000 сум

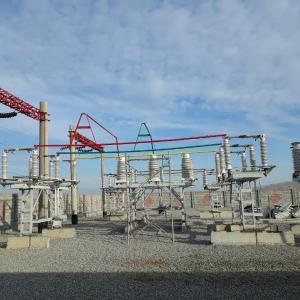

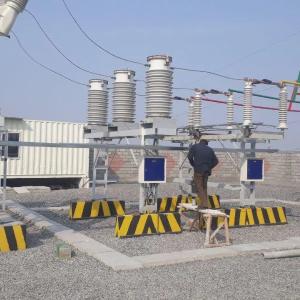

Комплектные трансформаторные подстанции блочные 110кВ
В наличии
Комплектные трансформаторные подстанции блочного типа модернизированные предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Hz при номинальных напряжениях 110, 35, 10(6)kV.<br />
Блочные комплектные трансформаторные подстанции КТПБ используются:<br />
1.на стороне 110 и 35kV сетевых подстанций;<br />
2.для электроснабжения горнодобывающих, нефте - и газовых месторождений;<br />
3.для электроснабжения промышленных потребителей;<br />
4.для коммунальных потребителей;<br />
5.для электроснабжения электрифицированных железных дорог;<br />
6.для крупных строительств;<br />
7.для сельскохозяйственных районов;<br />
8.на электрических станциях (при соответствующих условиях);<br />
9.и на многих других объектах.<br />
<br />
Схемы главных электрических соединений 1, 3Н, 4Н, 5АН, 6, 9<br />
Номинальное напряжение, kV (выcшее/среднее/низшее) 110 / 35; 27.5; 20 / 35; 10(6)<br />
Номинальный ток сборных шин, А.1000; 2000; 3150<br />
Мощность трансформатора, кВА4000-250000<br />
Тип ячеек КРУ 10 (6), 20, 35 kVКРУН К-59 У1(ХЛ1), КРУ К-63 У3, У3, КСО-285, КСО-298М<br />
Климатическое исполнениеУ1 / ХЛ1<br />
<br />
Компоновки КТПБ 110, 35 kV, т.е. взаимное размещение элементов, учитывают особенности конструкций всех типов применяемого электрооборудования, а также требования к возможности дальнейшего расширения ОРУ-110 и использования на всех этапах строительства.<br />
<br />
Комплектные трансформаторные подстанции блочные модернизированные марки КТПБ 110, 35 kV имеют характерные особенности, которые минимизируют затраты на весь срок службы изделий:<br />
1.Подстанции надежно работают по всем действующим в стране типовым схемам электрических соединений.<br />
2.Ввод объекта в эксплуатацию в сжатые сроки.
от 50 000 сум

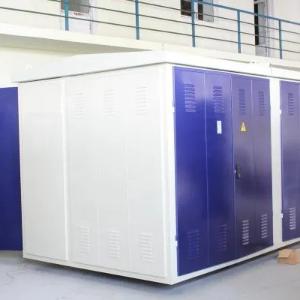

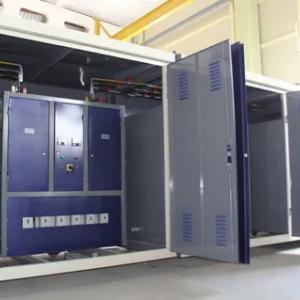

Комплектные трансформаторные подстанции городского типа 2-ГКТП
В наличии
2-ГКТП (2-КТПГ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока 220/380V, частотой 50 Hz в схемах электроснабжения городских и поселковых электрических сетей.<br />
Мощность силового трансформатора кВА- 160, 250, 400, 630, 1000, 1600, 2500.<br />
Климатическое исполнение и категория размещения – У1 по ГОСТ 15150-69: для эксплуатации на открытом воздухе в умеренном климате.<br />
2-ГКТП (2-КТПГ) предназначена для работы в следующих условиях:<br />
1.интервал температур от -45ºС до +40ºС;<br />
2.внешняя изоляция – степень II;<br />
3.по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000 м над уровнем моря;<br />
4.район по ветру и гололеду I-IV в соответствии с ПУЭ-86;<br />
5.окружающая среда – взрыво и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа II);<br />
2-ГКТП (2-КТПГ) не предназначена для работы в условиях тряски и вибрации Городские подстанции изготавливается в следующих исполнениях:<br />
1.двухтрансформаторная тупиковая (2-ГКТП),<br />
2.двухтрансформаторная проходная (2-ГКТП),<br />
В зависимости от исполнения и технических условий, подстанции могут быть изготовленны с ввоздушными вводами/выводами.<br />
При заказе типовых 2-ГКТП (2-КТПГ) подстанции по согласованию с заказчиком могут выполняться в измененых габаритах.
365 000 000 сум

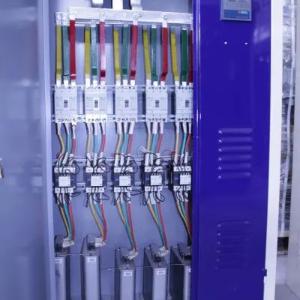

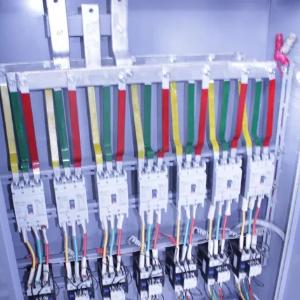

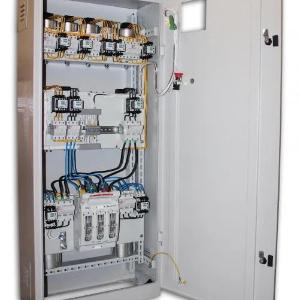

Установки конденсаторные типа УКМ
В наличии
Установка предназначена для применения в промышленных сетях напряжением 0,4 kV для компенсации реактивной мощности потребителей электроэнергии индуктивного характера с автоматическим управлением коэффициента мощности.<br />
Установка предназначена для работы в закрытых помещениях в следующих условиях:<br />
1.интервал температур от минус 25°С до плюс 40°С;<br />
2.относительная влажность воздуха до 80% при температуре 20°С;<br />
3.высота над уровнем моря не более 1000 m;<br />
4.окружающая среда невзрывоопасная, не содержащая токоведущей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.<br />
Структура условного обозначения типономинала установки расшифровывается следующим образом:<br />
УК М 58 0.4 ХХХ ХХ УЗ<br />
1.УК — установка конденсаторная<br />
2.М — регулирование автоматическое реактивной мощности<br />
3.58 — вариант исполнения<br />
4.0,4 — номинальное напряжение, kV<br />
5.XXX — номинальная мощность установки, kvar<br />
6.XX — номинальная мощность первой ступени, kvar<br />
7.УЗ — вид климатического исполнения<br />
ТЕХНИЧЕСКИЕ ДАННЫЕ<br />
Основные параметры установки:<br />
1.номинальное напряжение, kV - 0,4<br />
2.минимальное значение реактивной мощности, kvar - 25 <br />
3.минимальное значение ступени регулирования, kvar - 5<br />
4.количество регулируемых выводов, шт - до 6<br />
5.допускаемое отклонение мощности установки, не более минус 5%, плюс 10%<br />
Не допускает длительная работа при повышении действующего значения тока до 1,3 номинального, получаемого как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе, независимо от гармонического состава тока.
11 200 000 сум

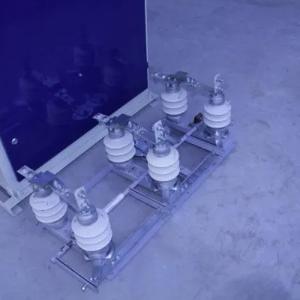

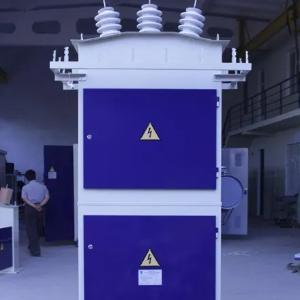

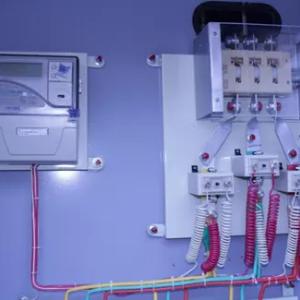

Комплектная трансформаторная подстанция cельского типа КТПс
В наличии
Подстанция КТПC предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Hz, сельских электрических сетей, отдельных населенных пунктов и небольших промышленных объектов.<br />
КТПС (сельского типа), номинальная мощность силового трансформатора от 25 до 250 kVA. <br />
Силовые трансформаторы типа ТМ, ТМГ.<br />
Комплектуются разъединителями типа РЛНД–10, которые устанавливаются на рядом стоящим столбе.
33 500 000 сум

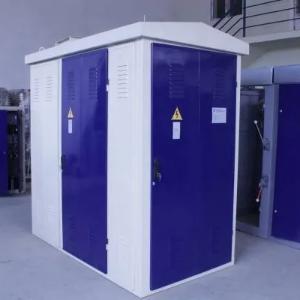

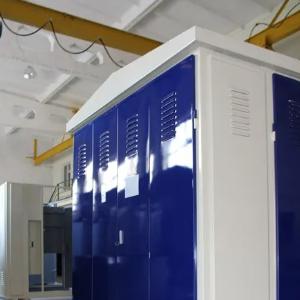

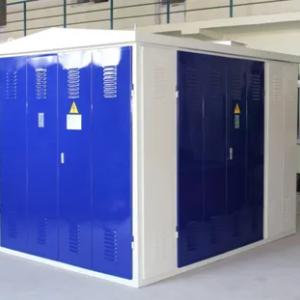

Комплектные трансформаторные подстанции городского типа ГКТП
В наличии
ГКТП (КТПГ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока 220/380V, частотой 50 Hz в схемах электроснабжения городских и поселковых электрических сетей.<br />
Мощность силового трансформатора кВА- 25, 40, 63, 100, 160, 250, 400, 630, 1000.<br />
Климатическое исполнение и категория размещения – У1 по ГОСТ 15150-69: для эксплуатации на открытом воздухе в умеренном климате.<br />
ГКТП (КТПГ) предназначена для работы в следующих условиях:<br />
1.интервал температур от -45ºС до +40ºС;<br />
2.внешняя изоляция – степень II;<br />
3.по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000 м над уровнем моря;<br />
4.район по ветру и гололеду I-IV в соответствии с ПУЭ-86;<br />
5.окружающая среда – взрыво и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа II);<br />
ГКТП (КТПГ) не предназначена для работы в условиях тряски и вибрации Городские подстанции изготавливается в следующих исполнениях:<br />
1.однотрансформаторная тупиковая (ГКТП),<br />
2.однотрансформаторная проходная (ГКТП),<br />
В зависимости от исполнения и технических условий, подстанции могут быть изготовленны с ввоздушными вводами/выводами.<br />
При заказе типовых ГКТП (КТПГ) подстанции по согласованию с заказчиком могут выполняться в измененых габаритах.
55 000 000 сум
