Описание

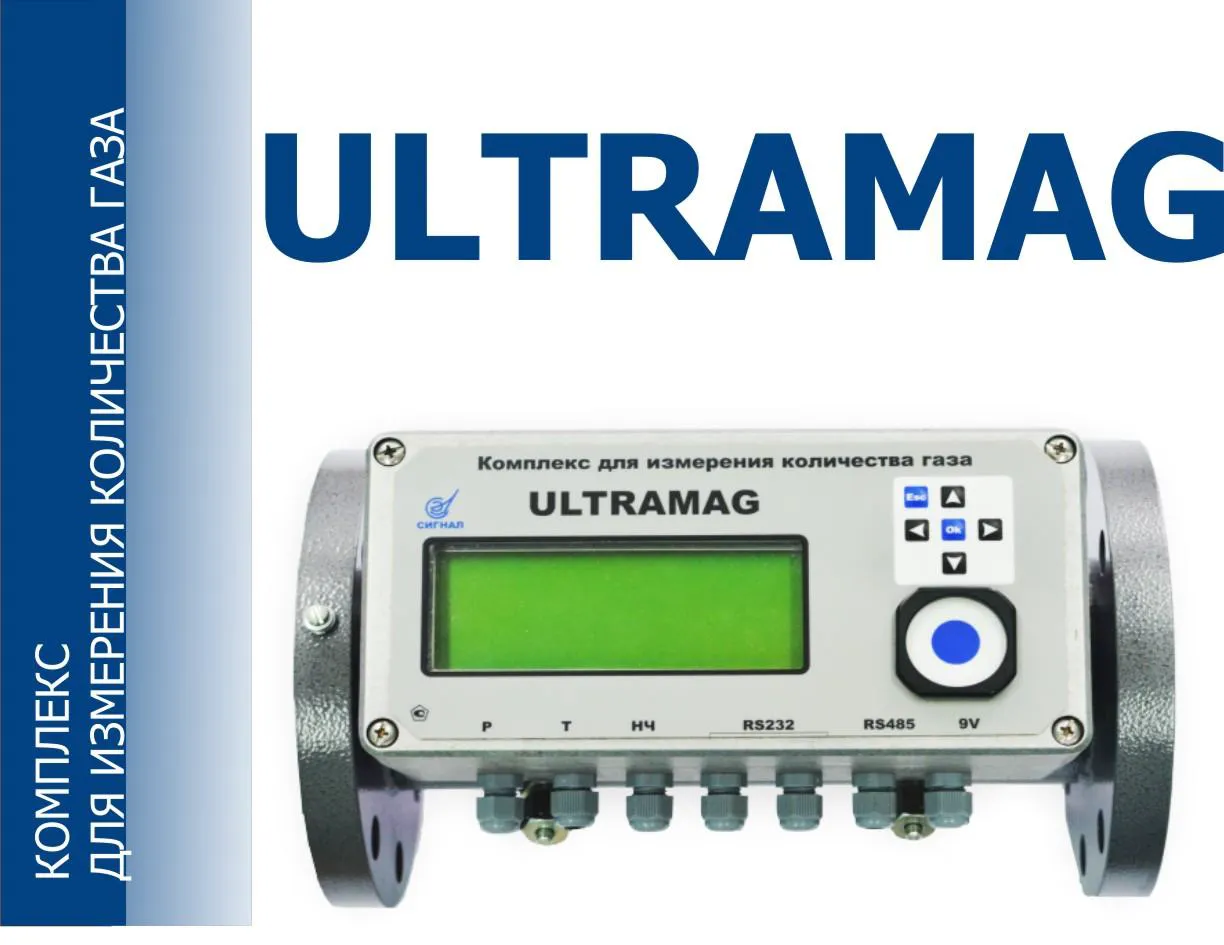

Комплекс предназначен для измерения объёма расхода природного газа с приведением по давлению, температуре и коэффициенту сжимаемости.
Счетчик газа могут применяться на газораспределительных станциях, газораспределительных пунктах, котельных, промышленных предприятиях и других узлах учета газа с Р вх. не более 1,6 МПа
Счетчик газа
Диапазон рабочих расходов: от 0,65 м³/ч до 160 м³/ч
Эксплуатация в диапазоне температур окружающей среды от -40°С до +60°С
Работа на давлениях от 0 до 1,6 МПа
Относительная погрешность канала Счетчика газа измерения давления ±0,4%
Относительная погрешность канала Счетчика газа измерения температуры газа ± 0,1 %
Диаметр условного прохода Счетчика газа: 80 мм
Метод расчёта коэффициента Счетчика газа сжимаемости – NX 19 мод
Суммарная относительная погрешность по приведению объема газа к стандартным условиям:
- вариант 1
- ± 2 на расходах от Qmin. до 0,05 Qmax
- ± 1 на расходах от 0,05 Qmax. до Qmax
Относительная погрешность приведения измеряемого объема газа к стандартным условиям ± 0,5 %
