Описание
Комплектная трансформаторная подстанция мачтовая (КТП-М) мощностью от 25 до 250 кВа представляет собой однотрансформаторную подстанцию тупикового типа наружной установки и служит для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения её потребителей.
Комплектные трансформаторные подстанции мачтовые (КТП-М) мощностью от 25 до 250 кВа оформляются в виде конструкции, содержащей высоковольтный шкаф ввода, низковольтный шкаф и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также штыревые высоковольтные изоляторы. В шкафу УВН расположен кронштейн для установки штыревых низковольтных изоляторов, к которым присоединяются провода линии 0,4 кВ.
Силовой масляный трансформатор устанавливается открыто и защищён от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в КТП-М провода прокладываются по наружным стенкам шкафа УВН и защищены коробом.
КТП-М подключается к линии электропередач (ЛЭП) 6-10 кВ через разъединитель наружной установки и приводом, который поставляется в комплекте и устанавливается на ближайшей опоре ЛЭП.

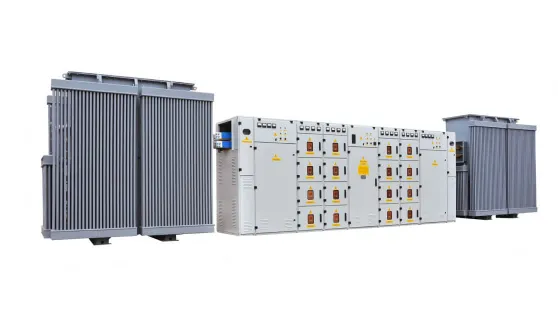

Комплектные трансформаторные подстанции КТПm, 2КТПm мощностью 250-2500 kVA с автоматическими выключателями серии «Электрон» и ВА предназначены для электроснабжения промышленных предприятий и других объектов.
Подстанции комплектуются из шкафов УВН, силовых трансформаторов, шкафов РУНН. УВН выполняется в виде глухого ввода или шкафов ШВВ с выключателями нагрузки типов ВНП или ВНРУ.
Силовые трансформаторы могут быть сухими или с масляным заполнением.

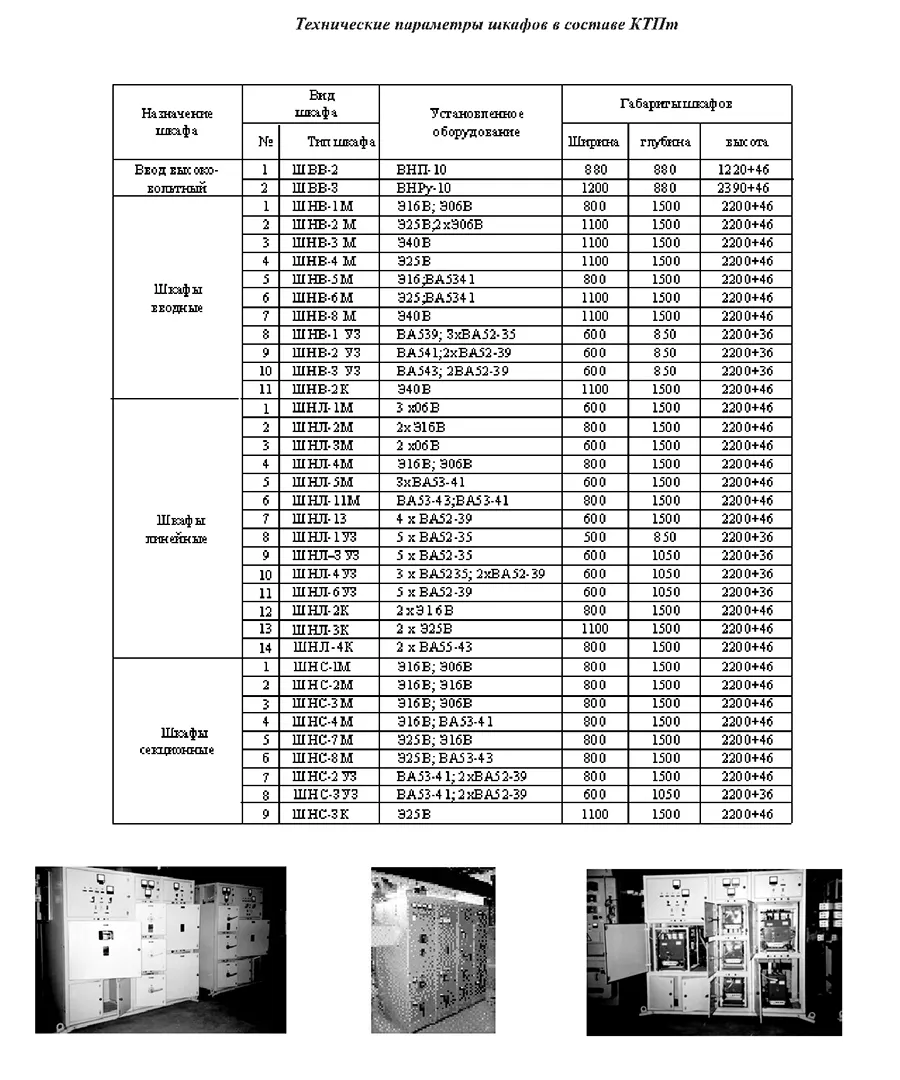

РУНН состоит из вводных, секционных и линейных шкафов.
Подстанции выпускаются в одно и двух трансформаторном исполнении, с заземленной или изолированной нейтралью на стороне НН, однорядного и двухрядного исполнения.
Стоимость уточнять у поставщика.
