Описание

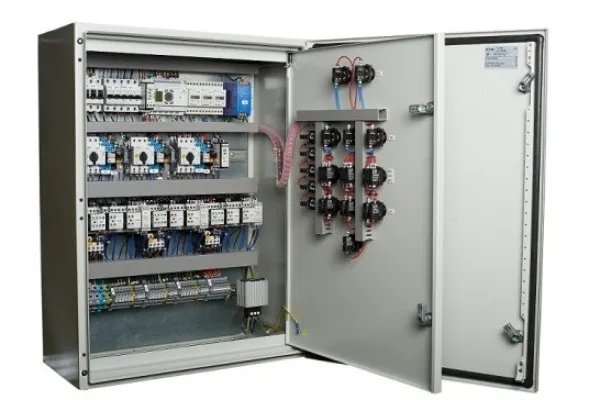

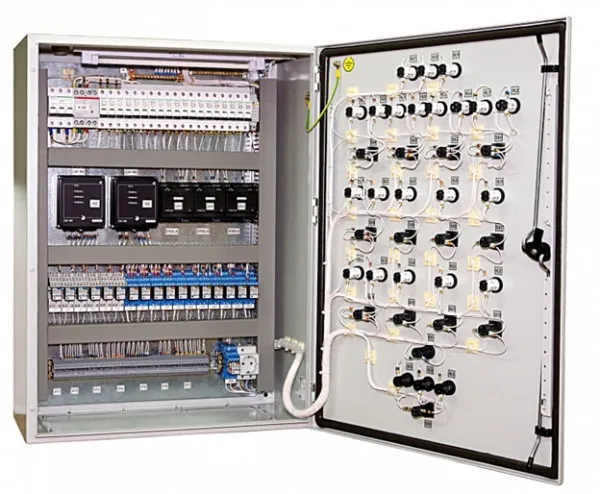

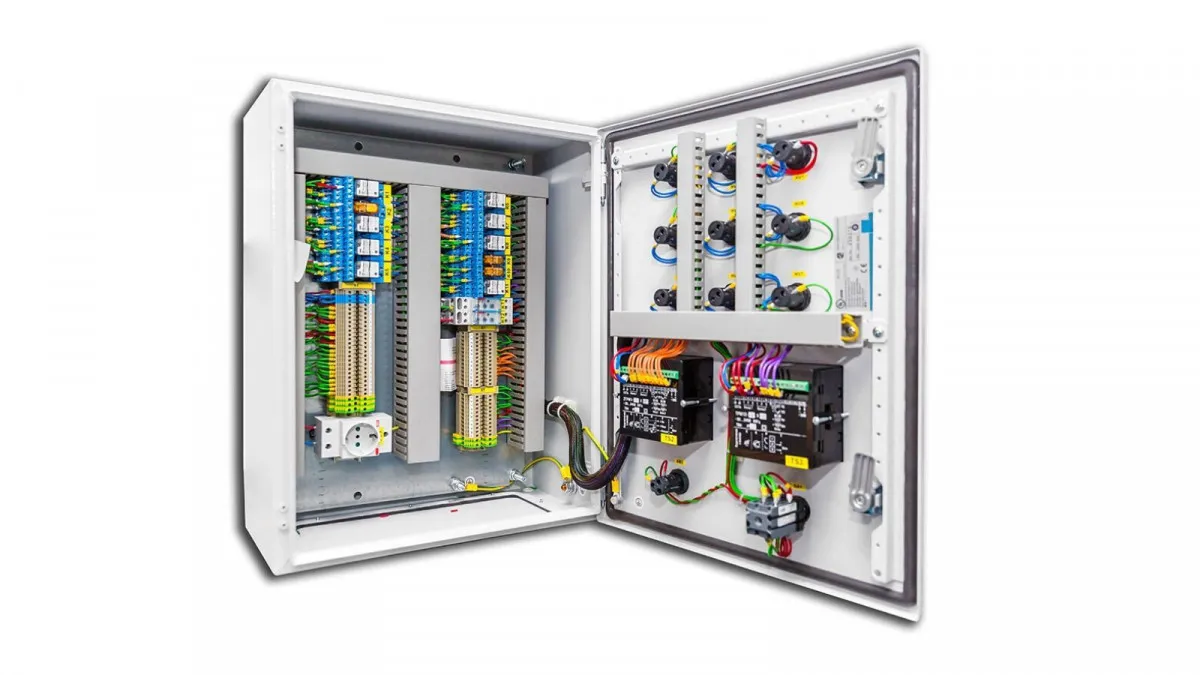

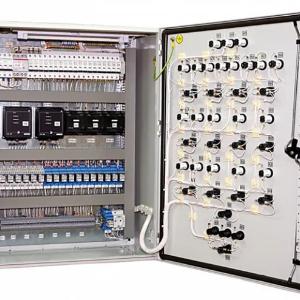

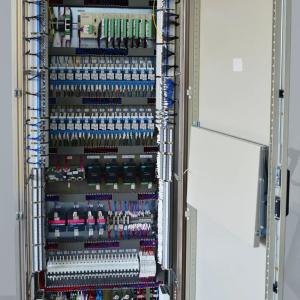

Щиты автоматики и управления (ЩАУ) используются для управления элементами инженерных систем (ИС) и технологическими процессами (ТП).
Основные функции ЩАУ:
обеспечение электропитания исполнительных устройств;
защита линий питания и автоматизации от перегрузок и коротких замыканий;
контроль параметров ИС и ТП;
управление устройствами автоматизации по заданному алгоритму или в соответствие с параметрами систем;
уменьшение расхода электроэнергии;
получение сигналов от периферийных устройств и датчиков;
поддержание безаварийного режима работы и снижение вероятности возникновения аварийных ситуаций.
Конструктивно ЩАУ могут быть представлены как один щит, так и быть разделены на несколько щитов с соответствующим распределением функций. Например, у разных объектов автоматизации или исполнительных устройств могут быть свои щиты управления, работа которых регулируется одним или несколькими щитами автоматизации.
В зависимости от типа объектов управления можно выделить следующие основные типы ЩАУ:
Щиты автоматического ввода резервного питания (ЩАВР): предназначены для восстановления питания потребителей путём автоматического присоединения резервного источника питания при отключении основного (рабочего) источника. После восстановления основного источника питания АВР обеспечивается автоматический переход с заданной выдержкой времени на схему до аварийного режима.
Щиты управления освещением (ЩУО): обеспечивают понижение расходов на электроэнергию за счёт автоматического отключения различных осветительных приборов.
Щиты управления вентиляцией (ЩУВ): предназначены для поддержания оптимальной температуры приточного воздуха или микроклимата в помещении.
Щиты управления средствами противодымной защиты: отвечают за управление огнезадерживающими клапанами и вентиляторами дымоудаления и подпора дыма в случае активации системы пожарной сигнализации.
Щиты управления тепловыми пунктами: осуществляют контроль и регулирование работы насосов, клапанов и задвижек в зависимости от температуры воздуха окружающей среды.
Щиты управления двигателями и насосами: предназначены для обеспечения оптимального режима работы, управления, контроля и защиты электродвигателей, вентиляторов, насосов, электроприводов задвижек.
Щиты автоматики и диспетчеризации: осуществляют сбор данных о параметрах управляемых процессов, выполняют функции управления как отдельными агрегатами, так и целыми инженерными системами, позволяют наблюдать за работой различных удалённых устройств в режиме реального времени.
Пульты управления: являются средством взаимодействия человека с системой автоматизации.
ЩАУ могут выполняться как по индивидуальным проектам, так и по типовым схемам.
Системы заземления TN-S.
Степень защиты по ГОСТ 14254 не менее IP31.
К каждому ЩАУ прикладывается необходимый объём эксплуатационной документации и выполняется требуемый объём маркировки и табличек для облегчения эксплуатации (согласовывается при заказе).
