Описание
Распределительные устройства низкого напряжения (РУНН) являются составной частью трансформаторных подстанций (ТП) и предназначены для приёма и распределения электрической энергии после трансформаторов напряжения ТП, а также для защиты от перегрузок и токов короткого замыкания в сетях трёхфазного переменного тока напряжением 400/230 В частотой 50-60 Гц с глухозаземлённой нейтралью.
Системы заземления TN-C, TN-C-S.
Степень защиты по ГОСТ 14254 не менее IP21.
Ввод напряжения осуществляется или шинами, или кабелями.

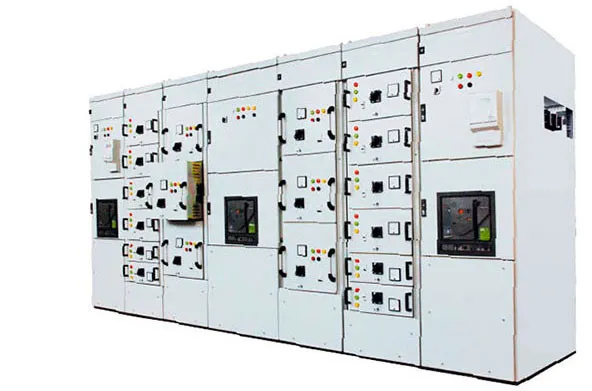

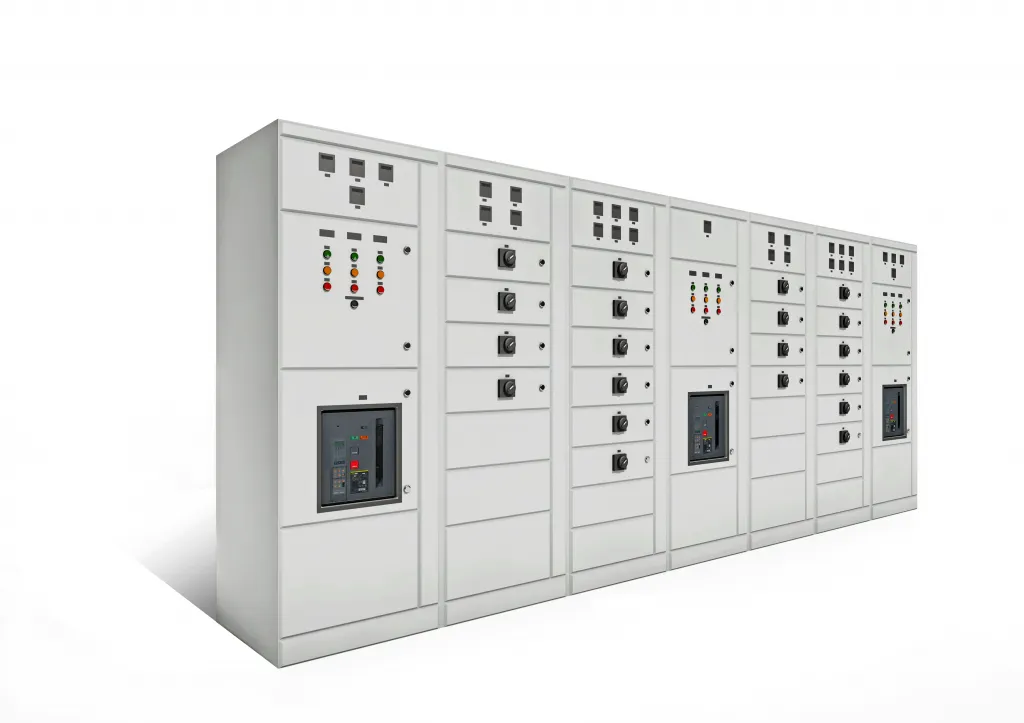

РУНН состоит из нескольких шкафов, соединённых между собой в единое целое с помощью болтовых соединений. В шкафах размещаются аппараты защиты, устройства учёта и управления, а также сборные шины и шинные выводы. Шкафы, входящие в состав РУНН, могут быть одностороннего и двухстороннего обслуживания, но при этом оперативное обслуживание РУНН осуществляется только с фасадной стороны.
В состав РУНН могут входить шкафы следующих типов в соответствующей комплектации:
вводной: аппараты защиты вводных линий с блоками присоединения питающих линий и подсоединения к сборным шинам;
линейный: аппараты защиты отходящих линий;
секционный: аппараты коммутации разных секций для питания от одного ввода, управление может осуществляться как в ручном режиме, так и автоматически;
кабельный: конструкции для прокладки и подключения кабелей (как правило, отходящих линий);
шинный: шинные мосты, сборные и отдельные шины (обычно как альтернатива расположения шин в вводных и линейных шкафах);
учёта: аппараты учёта электроэнергии такие как трансформаторы тока, счётчики и т.п. (в большинстве случаев шкафы учёта входят в состав вводных шкафов);
сигнализации: устройства световой, звуковой и цифровой сигнализации (в большинстве случаев входят в состав других шкафов).
При транспортировке РУНН разбирается на отдельные шкафы и/или транспортные блоки
