Описание
Главный распределительный щит (ГРЩ) содержит в себе набор аппаратуры для обеспечения ввода, учета, и распределения электроэнергии в сетях трёхфазного переменного тока напряжением 400/230 В частотой 50-60 Гц с глухозаземлённой нейтралью. Также ГРЩ может осуществлять функции контроля, управления, передачи данных и защиты отходящих электрических цепей, распределительных или групповых, как на жилых домах, так на общественных и промышленных объектах. Как правило, ГРЩ устанавливается в помещении электрощитовой здания или объекта.
По габаритам ГРЩ в зависимости от количества и характеристик входящих в него устройств может изготавливаться:
в шкафу навесного/встроенного исполнения;
в шкафу напольного исполнения (однопанельное исполнение);
в нескольких шкафах напольного исполнения (многопанельное исполнение).

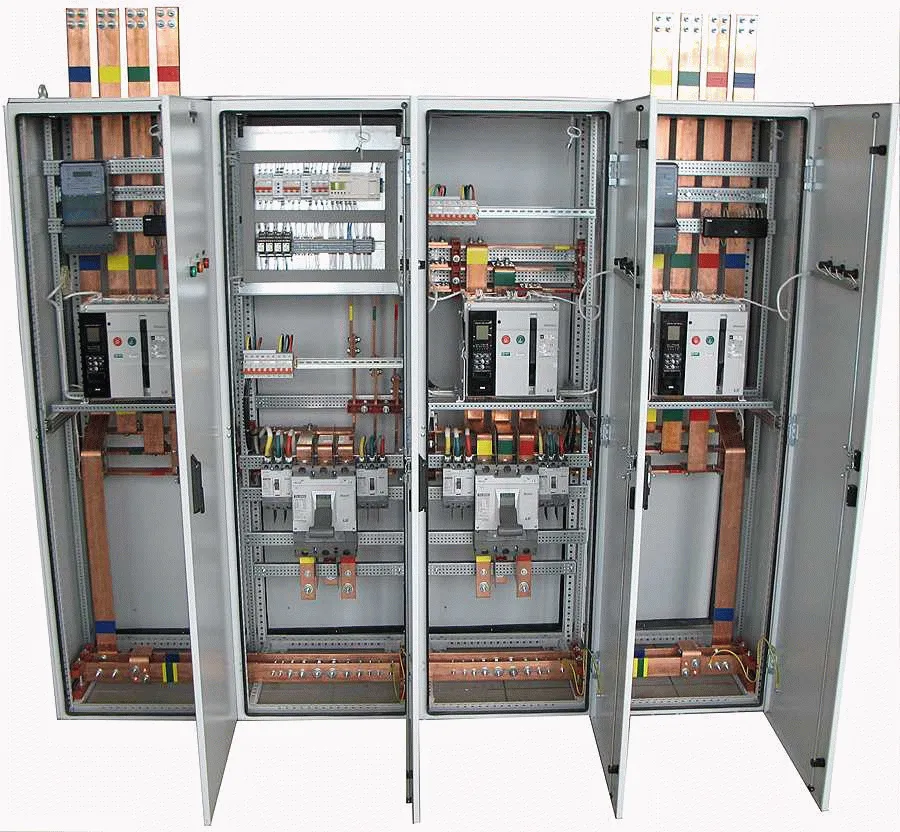

ГРЩ многопанельного исполнения обычно включают в себя несколько функциональных панелей: вводная панель, секционная панель, распределительная панель.
В качестве вводных и секционных аппаратов могут быть использованы как выключатели-разъединители, так и автоматические выключатели. Вводные и секционные автоматические выключатели чаще всего выбираются выкатного исполнения для обеспечения видимого разрыва. При наличие нескольких вводов возможно выполнение автоматического ввода резерва (АВР) для одной или нескольких секций отходящих линий.
Степень защиты по ГОСТ 14254 не менее IP30.
Системы заземления TN-S, TN-C-S, TN-C.
