Револьверно-фрезерный станок X4H
Револьверно-фрезерный станок X4H
Описание
GOLDCNC имеет хорошо развитую систему производства фрезерных станков для удовлетворения различных требований к обработке:
Серия вертикальных револьверных фрезерных станков;
Серия горизонтальных фрезерных станков;
Серия универсальных фрезерных станков;
Серия фрезерных и сверлильных станков;

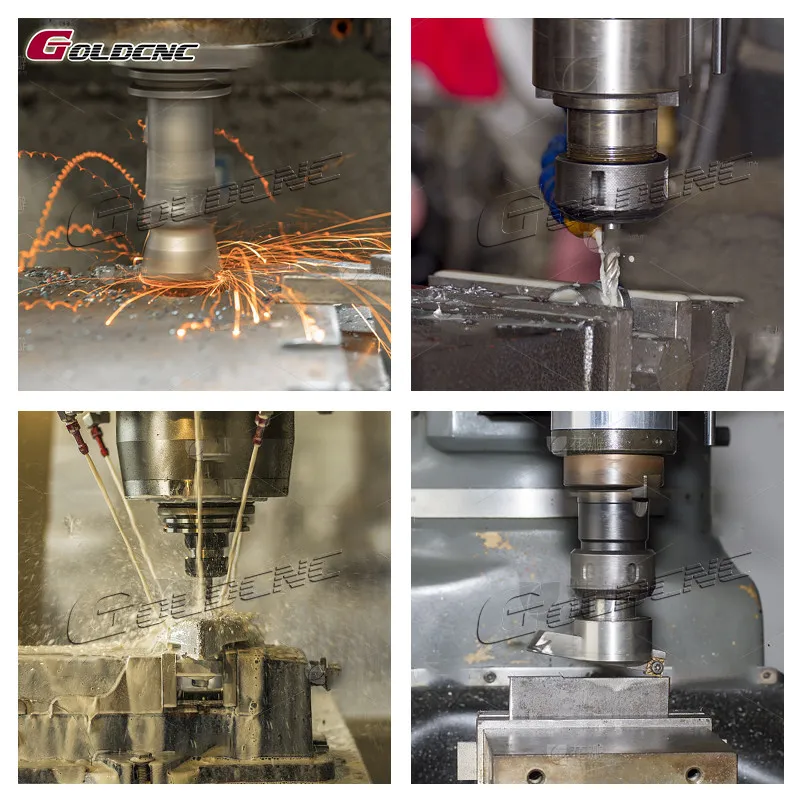

Револьверно-фрезерный станок GOLDCNC может выполнять различные виды обработки, такие как торцевое фрезерование, сверление, расточка, расширение и шлифование, а также обрабатывать плоскости, канавки, спиральные поверхности, наклонные поверхности, фасонные поверхности, шлицы, шестерни и другие детали.
| Specifications | X5H | X4H |
| Spindle taper | R8 | R8 |
| Distance between spindle nose and table (mm) | 0-350 | 0-400 |
| Telescopic travel (mm) | 500 | 500 |
| Spindle speed range(r.p.m) | 50HZ:65-4500 | 50HZ:60-4540 |
| 60HZ:80-5440 | (16 steps) | |
| (16 steps) | ||
| Spindle feed rate | 0.04/0.08/0.15 (3 steps) | 0.04/0.08/0.15 (3 steps) |
| Table size (mm) | 1370X305 | 1270x254 |
| Table travel (X/Y/Z) (mm) | 810/400/400 | 750/375/400 |
| Spindle travel (mm) | 127 | 127 |
| T-slot(number/width/spacing) (mm) | 3-16-65 | 3-16-50 |
| Main motor (kw) | 3.75 | 2.25 |
| Turn left and right of milling head | 90° | 90° |
| Back and forth rotary milling head | 45° | 45° |
| Machine weight (kg) | 1600 | 1400 |
| Overall dimension (mm) | 1560x1650x2080 | 1516x1550x2080 |
Основные характеристики револьверно-фрезерного станка X5H:
◆Структура: этот станок имеет компактную конструкцию, небольшой размер, высокую гибкость, хорошую жесткость и может выдерживать большие нагрузки при резке.
◆Шпиндель: двигатель шпинделя станка имеет высокую мощность и широкий диапазон скоростей.
◆Направляющая: направляющая осей X, Y и Z с субзвуковой закалкой и прецизионной шлифовкой. Основная поверхность направляющей, колонна, треугольный корпус и поверхность стола закалены высокочастотной закалкой и имеют длительный срок службы.
◆Система смазки: станок имеет полную систему смазки, и каждая поверхность направляющей может смазываться централизованно.
◆Фрезерная головка: фрезерная головка может вращаться на 90 градусов влево и вправо, на 45 градусов вперед и назад,
◆Коромысло: коромысло может не только телескопически перемещаться вперед и назад, но и совершать поворот на 360 градусов в горизонтальной плоскости, что значительно улучшает эффективный рабочий диапазон станка.
◆Опционально: дополнительная система цифрового отображения.
Универсальный фрезерный станок X5H также можно назвать револьверно-фрезерным станком, универсальным качающимся фрезерным станком.
