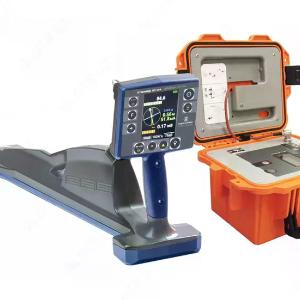

Трассоискатель "Сталкер" 80-14 (Li-Ion) предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя Сталкер 80-14 (Li-Ion) входит генератор Сталкер ГТ-80 и приемник Сталкер ПТ-14 (Li-Ion). Общие особенности комплекса трассопоискового Сталкер 80-14 (Li-Ion): функция «Компас» - схематическое отображение коммуникаций на дисплее приемника; трассировка и координирование местоположения во всемирной системе координат; связь с компьютером по Bluetooth, память на 10000 измерений; высокоточное позиционирование (до 1 см) совместно с GPS RTK – планшетом PrinCe LT700H; возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля; для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора; трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах); дистанционное управление генератором через сеть GSM; частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию; поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора; наличие пяти рабочих частот и регулируемая выходная мощность генератора Сталкер ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект дефектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12; меню приемника Сталкер ПТ-14 (Li-Ion) на русском и английском языках. Описание приемника Сталкер ПТ-14 (Li-Ion): облегченная конструкция (вес 1,7 кг); яркий цветной дисплей; увеличенное время работы до 14 часов от Li-Ion аккумуляторов. Непрерывное отображение на дисплее всех необходимых параметров: функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию; шкалы «максимума» и «минимума»; глубины залегания и силы тока коммуникации на всех активных частотах; шкала «зонд» - для определения мест повреждений; полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»; функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию; режим острый максимум. Запись в память приемника Сталкер ПТ-14 (Li-Ion): уровня сигналов с магнитных антенн и по входу «ЗОНД»; направления к коммуникации; показания глубины залегания коммуникации и величины тока в ней; направления поискового тока; относительной полярности разности потенциалов по входу «ЗОНД»; фазы сигнала по входу «ТРАССА»; рабочих частот; местные дата и время в момент снятия показаний по информации GPS; координат места снятия показаний по информации GPS. Назначение генератора Сталкер ГТ-80: Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот. Особенности генератора Сталкер ГТ-80: Мощность и ток до 80 Вт, 12 А; Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли; Дистанционное управление генератором через сеть GSM; Отложенный старт; Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100; Быстрое автоматическое согласование с нагрузкой для простоты использования; Совместим со всеми приемниками серии «Сталкер»; Работа с приемниками других производителей; Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В); Влагозащищенный, ударопрочный корпус (IP 54). Основные технические характеристики: Вид - трассоискатель Тип трассоискателя - дефектоскоп Бренд - Сталкер Серия - 80-14 Технические характеристики приемника ПТ-14 Активные частоты, Гц 273, 526, 1024, 8928, 32768 Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц Погрешность показаний глубины залегания трассы, %, не более - 5 Память - 10 000 точек Диапазон рабочих температур, °С от –20 до +55 Габаритные размеры, мм, не более - 700x300x140 Масса, кг, не более - 1,7 Технические характеристики генератора ГТ-80 Фиксированные частоты, Гц – одночастотные – двухчастотные 273, 526, 1024, 8928, 32768 (33кГц) 1024 (↑↓), 8928 (φ) Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 (шаг установки 1 Гц) Форма выходного тока - синус Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А от 6 до 10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А Максимальное выходное напряжение, В 230 (с ограничением – 30В) Частота и мощность выходного сигнала от встроенного индуктора 32768 Гц ± 2 Гц (33к), 10 Вт Диапазон напряжений питания постоянного тока, В от 10,6 до 15 Максимальная мощность потребления от внешнего источника питания 12В, Вт не более 100 Время непрерывной работы в импульсном режиме при максимальной выходной мощности, ч не менее 2 Сопротивление изоляции между гнездами «Выход» и корпусом при напряжении 2500 В, МОм не менее 20 Диапазон рабочих температур, °С от –30 до +55 Габаритные размеры, мм, не более - 275х250х180 Вес со встроенными аккумуляторами, кг, не более - 8,5 Комплектация Приемник Сталкер ПТ-14 (Li-Ion) - 1шт Блок питания 12 В, 1 А - 1шт Батарейный отсек 6*АА - питания типа АА. - 1шт Bluetooth-USB адаптер - 1 шт Руководство по эксплуатации на приемник - 1шт Сумка для приемника ПТ-12, ПТ-14, ПТ-24 - 1шт Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1шт Упаковка (при отдельной поставке приемника) - 1 шт Генератор Сталкер ГТ-80 - 1шт Блок питания генератора 12 В 3 А - 1шт Кабель питания 12 В - 1шт Штырь заземления 50 см, нержавеющая сталь - 1шт Катушка с проводом 10 м, для генератора Сталкер, красная - 1шт Катушка с проводом 10 м, для генератора Сталкер, синяя - 1шт Зажим изолированный типа "крокодил", d30, красный - 1шт Зажим изолированный типа "крокодил", d30, синий - 1шт Сумка для принадлежностей генератора Сталкер -1шт Руководство по эксплуатации на генератор ГТ-80 - 1 шт.
