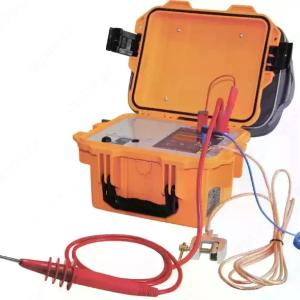

Испытательное устройство ПН-20 предназначено для проведения испытаний и оценки сопротивления изоляции высоковольтных кабельных линий, не находящихся под напряжением, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может использоваться линейным персоналом для оперативного контроля состояния изоляции перед вводом оборудования в эксплуатацию после монтажа или ремонта. Особенности испытательного устройства ПН-20 автоматический выбор диапазонов измерения; защита от подключения к обесточенной сети или от внезапной подачи напряжения во время измерений; программируемое время измерения сопротивления от 1 до 60 минут; выбор функции автоматической остановки испытания при возникновении пробоя; индикация уровня остаточного напряжения на объекте после окончания измерений и его автоматический разряд; ударопрочный, пыле- и влагозащищённый корпус: — степень защиты IP67 в транспортном положении; — степень защиты IP40 в рабочем положении; высокая помехоустойчивость измеряемой цепи; автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений; жидкокристаллический дисплей; индикация состояния внутреннего источника питания; система защиты аккумулятора от перезаряда; защита от неправильного включения; память на хранение до 50 результатов испытаний. Основные технические характеристики Вид: устройство Тип устройства: испытательное Бренд: Radio Service Серия: ПН-20 Установка испытательного напряжения постоянного тока: от 0,5 до 10 кВ с шагом 0,1 кВ; от 10 до 20 кВ с шагом 1 кВ. Предел измерения сопротивления: до 20 ГОм Диапазон измерения переменного напряжения относительно земли: от 10 до 700 В Показания тока утечки: от 0,05 до 800 мкА Измерение напряжения пробоя разрядников: от 0,5 до 20 кВ Питание: герметичный свинцово-кислотный аккумулятор 12 В / 4,5 А·ч Физические параметры Рабочая температура: от –20 °C до +50 °C Габаритные размеры (Ш×Г×В): 275×250×180 мм Масса: 4,9 кг Комплектация Испытательное устройство ПН-20 — 1 шт. Блок питания 12 В, 1 А — 1 шт. Высоковольтный измерительный кабель с зондом, длина 1,8 м — 1 шт. Кабель подключения экрана, длина 0,2 м — 1 шт. Заземляющий кабель с зажимом, длина 3 м — 1 шт. Сумка для аксессуаров — 1 шт. Руководство пользователя Свидетельство государственной аттестации
