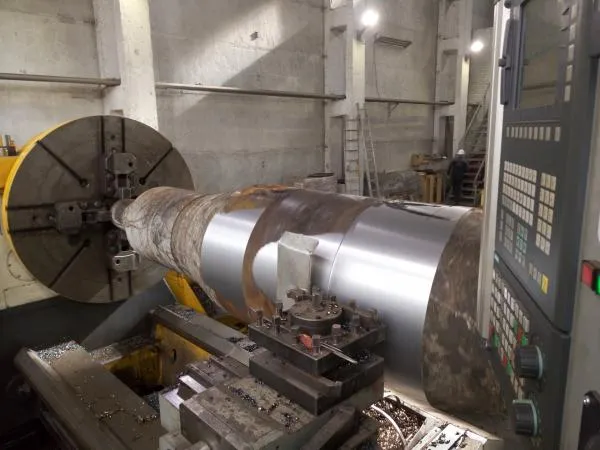

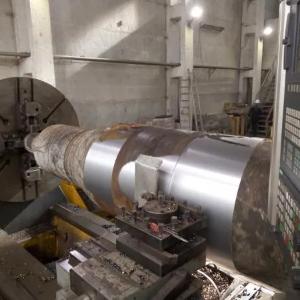

ТЯЖЕЛЫЙ ТОКАРНЫЙ СТАНОК МОДЕЛИ 1680

Предназначен для обдирочных и чистовых токарных работ, обточки конусов, нарезания коротких резьб

Особенности конструкции
Главный привод на постоянном токе, со станком поставляется мотор-генератор для преобразования переменного тока сети в постоянный.
Пульт управления главным приводом смонтирован на коробке скоростей и дублируется на суппортах.
Станина станка четырехбалочная.
Настройка подач и вида резьбы метрической или дюймовой производится в коробке подач.
Настройка шага резьбы производится гитарой сменных шестерен, расположенных в фартуке, и коробкой подач.

Ходовой винт для нарезания резьбы расположен в верхних продольных салазках одного из передних суппортов. Расположение резьбонарезного ходового винта в верхних салазках позволяет нарезать резьбу на конической поверхности.
В фартуке встроены шариковые муфты для предохранения привод подач от перегрузки.
В пиноль задней бабки встроен вращающийся центр.
Суппорты, задняя бабка и пиноль задней бабки имеют отдельные электродвигатели для ускоренного перемещения.

Техническая характеристика

Диаметр обточки над станиной, мм 2 000

Высота центров, мм 1 040

Диаметр обточки над суппортом, мм 1 580

Наибольшее расстояние между центрами, мм 10 000

Наибольший вес обрабатываемого изделия, тн 50

Пределы чисел оборотов шпинделя (регулировка бесступенчатая), об/мин 2,5-128

Мощность главного электродвигателя, кВт 100

Количество подач:
продольных 14
поперечных 14

Пределы подач суппорта, мм/об:
продольных 0,2-19
поперечных 0,09-7,8

Количество суппортов:
передних 2
задних 1

Наибольшие размеры державки резца (ширина х высота), мм 80 х 80

Пределы конусностей при наружном обтачивании на длине до 3 м, мм 0,001-0,2

Длина нарезаемой резьбы, мм 900

Пределы резьб, мм:

метрических, шаг 1-44
дюймовых, число ниток на один шаг 1-32

Скорость ускоренного перемещения суппорта, м/мин 2,6

Скорость перемещения задней бабки, м/мин 3

Наибольшее выдвижение пиноли, мм 500

Габариты станка, мм:

длина 18 260
ширина 4 060
высота 2 750

Вес станка (с электрооборудованием), тн 138,5
