Описание

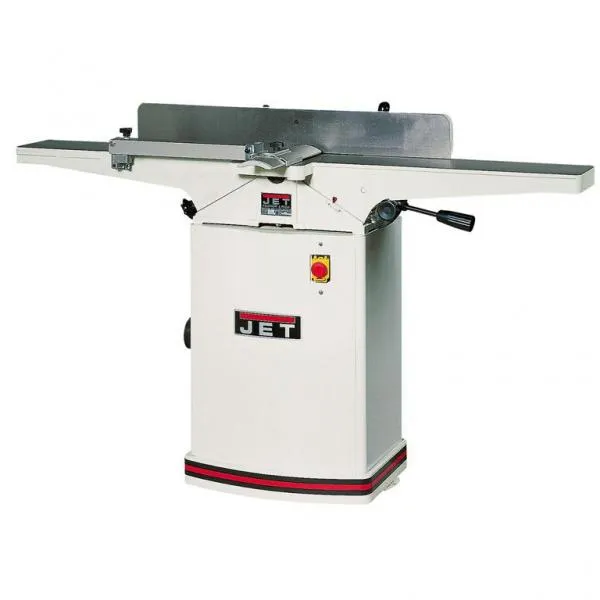

JJ-6L-M и JJ-8-M — фуговальные станки с длинными чугунными столами, предназначенные для любительского применения, при этом по компоновке и
устройству они повторяют профессиональные модели Jet, что делает их такими же точными и удобными в работе.
Конструктивно станки состоят из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунных рабочих столов с соответствующим оснащением (защитный кожух и упор заготовки) и чугунного основания, где размещен строгальный вал.
Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях
во время обслуживания станка. Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
В качестве дополнительного оснащения можно приобрести вал helical с твердосплавными режущими сегментами. Каждый из них имеет четыре рабочих
грани, что позволяет кратное число раз переустановить его при повреждении режущей кромки. Такая операция не требует регулировок, занимает минимум
времени и может производиться выборочно лишь для некоторых сегментов. Ножи расположены в несколько спиральных рядов и входят в материал последовательно, благодаря чему снижается уровень шума и вибраций, повышается качество строгания, на свилеватых участках древесины уменьшается вероятность образования вырывов. Отходящая при работе стружка имеет небольшой размер и не забивает каналов системы аспирации.
