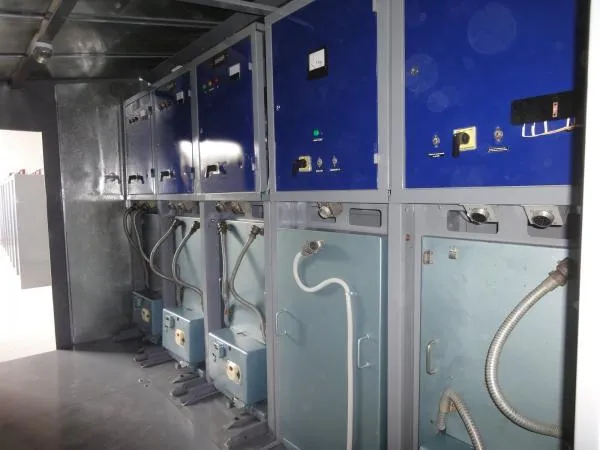

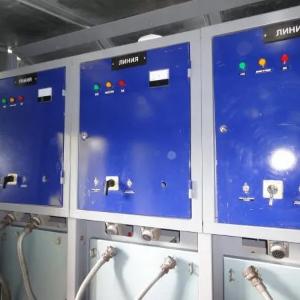

6(10) kV K-47 komple kommutator
В наличии
KRU K-47 seriyali 6-10 kV tashqi o'rnatish moslamasi sanoat chastotasi 50-60 Gts, kuchlanishi 6-10 kV, nominal oqimi 630-1000 A bo'lgan o'zgaruvchan uch fazali tokning elektr energiyasini qabul qilish va tarqatish uchun mo'ljallangan, U1-mo''tadil versiyada ishlab chiqarilgan, iqlim nazorati blokining alohida versiyasi va yuqori quvvatli bloklar bilan jihozlangan. K-59.<br />
Kengaytirilgan RU-6-10-kV bo'lmagan pastga tushadigan podstansiyalar uchun kuchlanish transformatorlari bilan yordamchi ehtiyojlar uchun alohida shkaflar berilishi mumkin.<br />
KRU K-59 ishlatiladi:<br />
1. KTPB tarkibida<br />
2. kommutator sifatida - 6-10-kV kV.<br />
K-59 kommutatori ishlatiladi:<br />
1. neft, gaz, ko'mir va metallurgiya sanoatida;<br />
2. energetikada;<br />
3. energetika kompleksining taqsimlash tarmoqlarida;<br />
4. qishloq xo'jaligida;<br />
5. sanoat korxonalari ehtiyojlari uchun;<br />
6. shahar va shahar tarmoqlari uchun.<br />
Yetkazib berish turi: yog 'kalitlari bilan jihozlangan 1,3,4,5,6,9 hujayralar bloklari.
105 000 000 сум

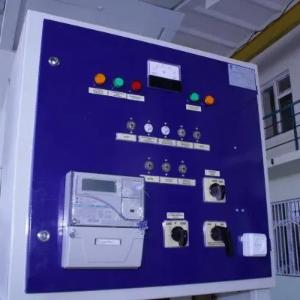

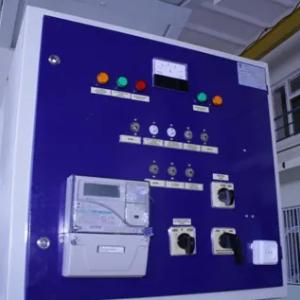

6(10) kV K-59 komple kommutator
В наличии
KRU K-59 seriyali 6-10 kV tashqi o'rnatish moslamasi sanoat chastotasi 50-60 Gts, kuchlanishi 6-10 kV, nominal oqimi 630-2500 A bo'lgan o'zgaruvchan uch fazali tokning elektr energiyasini qabul qilish va tarqatish uchun mo'ljallangan, U1 versiyasida ishlab chiqarilgan - mo''tadil va HL1 - sovuq iqlim nazorati bilan alohida blokli a<br. />
Ishlab chiqilgan RU-6-10-kV bo'lmagan pastga tushadigan podstansiyalar uchun kuchlanish transformatorlari bilan yordamchi ehtiyojlar uchun alohida shkaflar berilishi mumkin.<br />
KRU K-59 ishlatiladi:<br />
1. KTPB tarkibida<br />
2. kommutator sifatida - 6-10-kV kV.<br />
K-59 kommutatori ishlatiladi:<br />
1. neft, gaz, ko'mir va metallurgiya sanoatida;<br />
2. energetikada;<br />
3. energetika kompleksining taqsimlash tarmoqlarida;<br />
4. qishloq xo'jaligida;<br />
5. sanoat korxonalari ehtiyojlari uchun;<br />
6. shahar va shahar tarmoqlari uchun.<br />
Yetkazib berish turi: vakuum kalitlari bilan jihozlangan 1,3,4,5,6,9 hujayrali bloklar.
120 000 000 сум

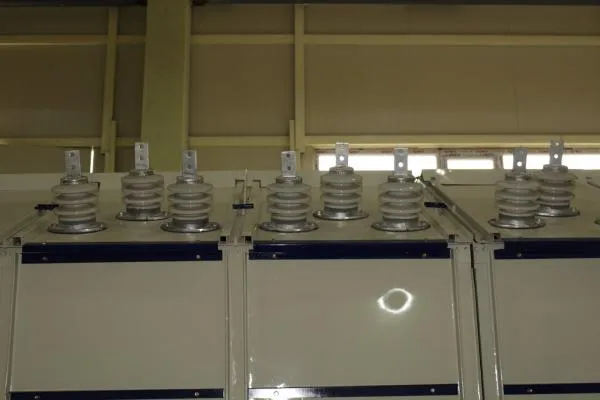

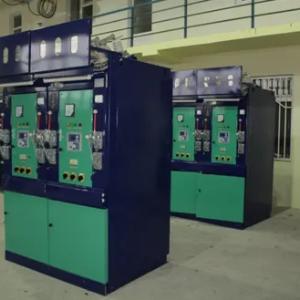

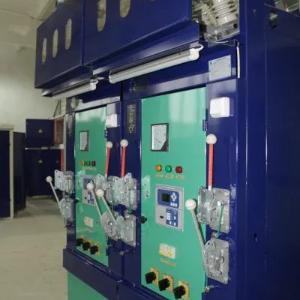

KSO-298 bir tomonlama xizmat ko'rsatish prefabrik kameralar
В наличии
6-10 kV nominal kuchlanish uchun KSO-298 seriyali bir tomonlama xizmat ko'rsatish kameralari, chastotasi 50, 60 Gts bo'lgan uch fazali o'zgaruvchan tok tarmoqlarini tarqatish moslamalarini yoyni o'chirish reaktori orqali izolyatsiya qilingan yoki tuproqli neytral bilan jihozlash uchun mo'ljallangan, 6-10 fazali chastotali, 3-10 fazali chastotali tarqatish moslamalari. 60 Hz va mos ravishda 6-10 kV. kV podstansiyalar va elektr stansiyalari.<br />
<br />
Kameralar to'g'ridan-to'g'ri va o'zgaruvchan ish oqimida ishlaydigan prujinali dvigatelli ZN-63 tipidagi vakuumli o'chirgichlar bilan jihozlangan.<br />
<br />
Texnik parametrlar:<br />
1. Nominal kuchlanish, kV – 6, 10;<br />
2. Asosiy zanjirlarning nominal oqimi, A – 630, 1250;<br />
3. Shinalarning nominal oqimi, A – 630, 1500;<br />
4. Issiqlikka chidamli oqim, kA – 20;<br />
5. Elektrodinamik oqim<br />
bardosh, kA – 51;<br />
6. Issiqlikka chidamli oqim oqimining vaqti, s – 3;<br />
7. Iqlim versiyasi va joylashtirish toifasi – UHL4;<br />
8. Gabarit o‘lchamlari, mm – 1000x1100x2780.<br />
9. Himoya va avtomatlashtirish:<br />
1. elektromexanik relelarda;<br />
2. mikroprotsessorni himoya qilish bloklarida.
98 000 000 сум

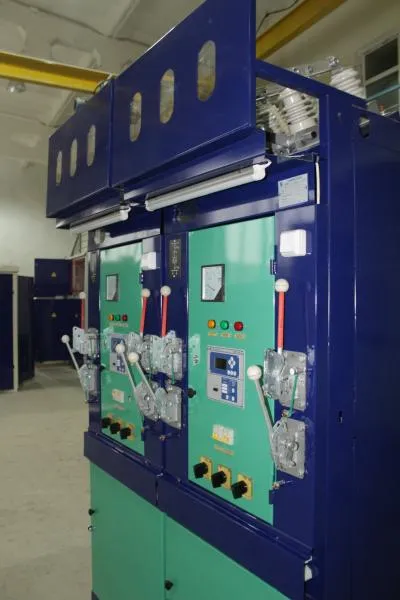

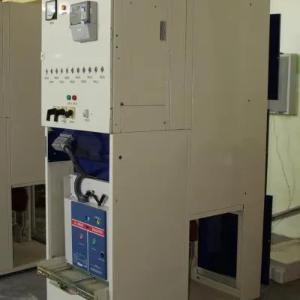

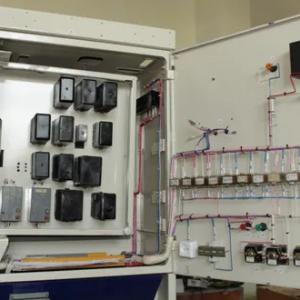

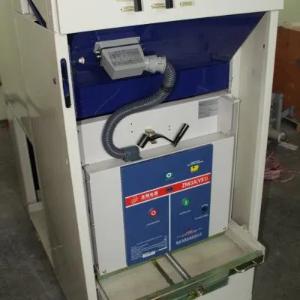

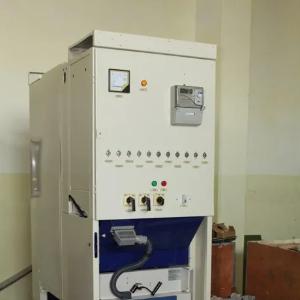

To'liq kommutator K-63
В наличии
K-63 tipidagi to'liq kommutator bloklari sanoat chastotasi 50 Gts va kuchlanishi 6 ÷ 10 kV bo'lgan o'zgaruvchan uch fazali tokning elektr energiyasini qabul qilish va tarqatish uchun mo'ljallangan.<br />
K-63 kommutator qurilmalari turli maqsadlar uchun podstansiyalarning 6 ÷ 10 kV kuchlanishli taqsimlash qurilmalari sifatida ishlatiladi, shu jumladan tarmoq podstansiyalari, sanoat ob'ektlari uchun podstansiyalar, neft konlari uchun podstansiyalar, qishloq xo'jaligi iste'molchilarini elektr bilan ta'minlash uchun podstansiyalar, shuningdek, temir yo'l transporti podstansiyalari.<br />
K-63 kommutator qurilmalari quyidagi sharoitlarda bino ichida ishlash uchun mo'ljallangan:<br />
1. dengiz sathidan 1000 m gacha balandlik;<br />
2. yuqori ish (samarali) atrof-muhit havosi harorati qiymati - 40 ° C dan yuqori emas;<br />
3. past atrof-muhit havosi harorati qiymati kamida - minus 25 ° C;<br />
4. atmosfera turi - II GOST 15150-69 bo'yicha (taxminan sanoat rayonlari atmosferasiga mos keladi).<br />
Nominal kuchlanish (chiziqli), kV6-10 kV<br />
Asosiy zanjirlarning nominal oqimi, A630; 1000; 1600<br />
Shinalarning nominal oqimi, A1000*;1600;2000;2500;3150<br />
Shkafga o'rnatilgan elektron to'xtatuvchining nominal uzilish oqimi, kA - 12,5; 16; 20; 31,5<br />
Issiqlikka chidamli oqim "qisqa muddatli oqim", kA20; 31,5<br />
Yordamchining nominal kuchlanishi<br />
sxemalar, V~220 yoki =220.
168 000 000 сум

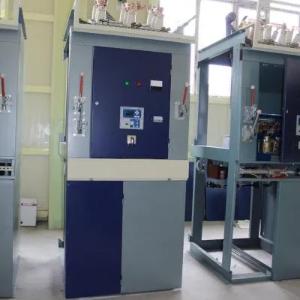

KSO-285 bir tomonlama xizmat ko'rsatish prefabrik kameralar
В наличии
50, 60 Gts chastotali 6-10-41 kV o'zgaruvchan uch fazali tokning nominal kuchlanishi uchun KSO-285M seriyali bir tomonlama xizmat ko'rsatish kameralari yoyni o'chirish reaktori, tarqatish moslamalari orqali izolyatsiyalangan yoki tuproqli neytral bilan tarmoqlarni jihozlash uchun mo'ljallangan. kV podstansiyalar va elektr stansiyalari.<br />
<br />
Kameralar to'g'ridan-to'g'ri va o'zgaruvchan ish oqimida ishlaydigan prujinali dvigatelli ZN-63 tipidagi vakuumli o'chirgichlar bilan jihozlangan.<br />
<br />
Texnik parametrlar:<br />
1. Nominal kuchlanish, kV – 6, 10;<br />
2. Asosiy zanjirlarning nominal oqimi, A – 630, 1250;<br />
3. Shinalarning nominal oqimi, A – 630, 1500;<br />
4. Issiqlikka chidamli oqim, kA – 20;<br />
5. Elektrodinamik oqim<br />
bardosh, kA – 51;<br />
6. Issiqlikka chidamli oqim oqimining vaqti, s – 3;<br />
7. Iqlim versiyasi va joylashtirish toifasi – UHL4;<br />
8. Gabarit o‘lchamlari, mm – 1000x1100x2780.<br />
9. Himoya va avtomatlashtirish:<br />
1. elektromexanik relelarda;<br />
2. mikroprotsessorni himoya qilish bloklarida.
98 000 000 сум
33 000 000 сум

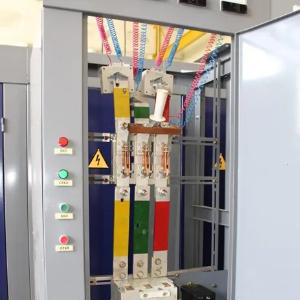

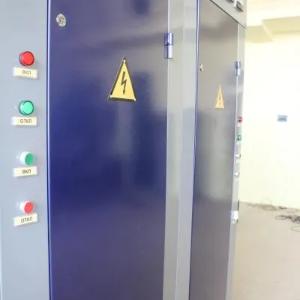

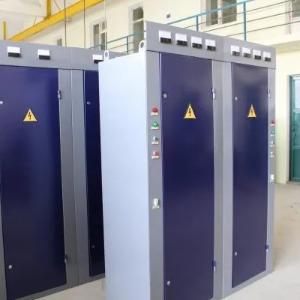

ShO-85 seriyali tarqatish shkaflari
В наличии
SCHO 2015 platalarining taqsimlash shkaflari - SHHO-85, SHHO-70 almashtirildi - 380 V kuchlanishli, 50 Gts chastotali uch fazali o'zgaruvchan tok elektr energiyasini taqsimlash uchun platalarni jihozlash uchun mo'ljallangan. Plitalar panellar bilan jihozlangan va bino ichida o'rnatiladi va old tomondan xizmat ko'rsatiladi.<br />
1. Elektr zanjirining nominal kuchlanishi, V - 380;<br />
2. Chastotasi, Hz - 50, 60;<br />
3. Yordamchi zanjirlarning nominal kuchlanishi, V - 220;<br />
4. Chiquvchi qatorlar soni - 1,2,3,4,6,7,8,9;<br />
5. Chiqish liniyalarining nominal oqimi, A - 100, 250, 400, 630, 1000, 1600;<br />
6. Shinalarning nominal oqimi, A - 2500 gacha;<br />
7. Shinalar va ularning kranlarining elektr qarshiligi, kA - 30; <br />
8. Shkaflarning umumiy o'lchamlari, mm <br />
oBalandligi - 2300; <br />
o kengligi - 400 800 1000; <br />
ochuqurligi - 600 800; <br />
9. Shkaflarning og'irligi, kg dan ortiq emas - 300; <br />
Panellar 30 va 50 kA "amplituda qiymati" elektrodinamik qarshilikka ega bo'lgan shinalar bilan ishlab chiqariladi. <br />
Panellar kabel va shina kirishlarini ham ta'minlaydi.
17 800 000 сум

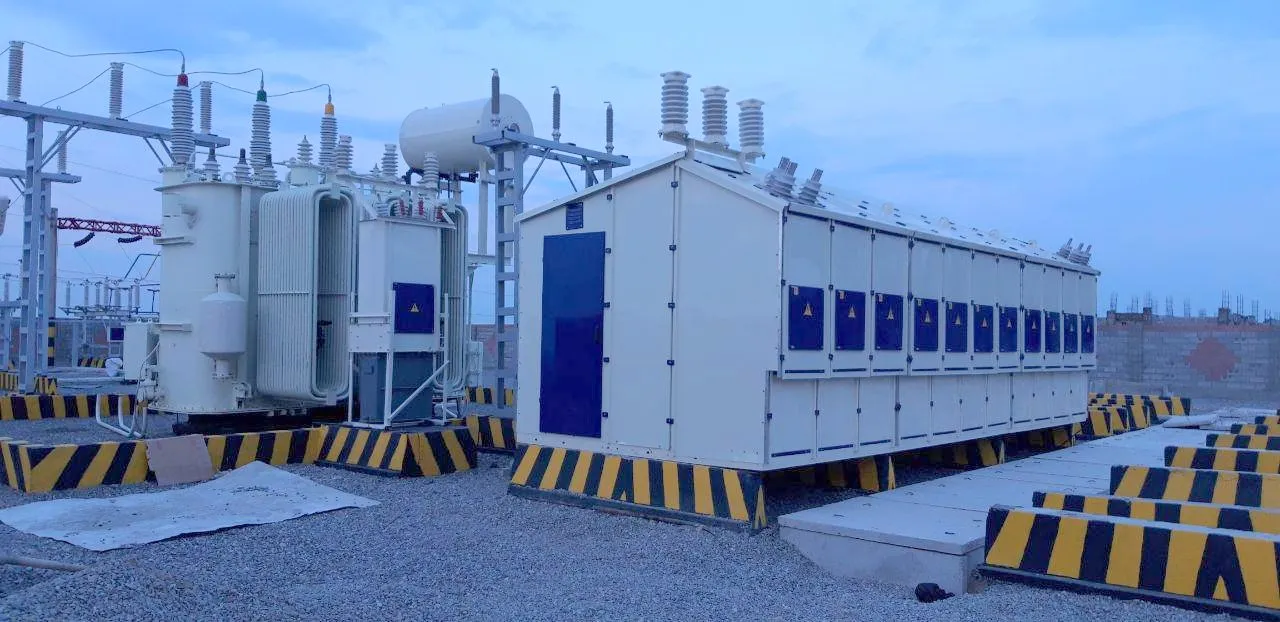

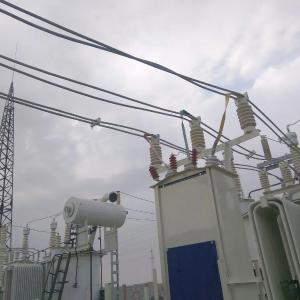

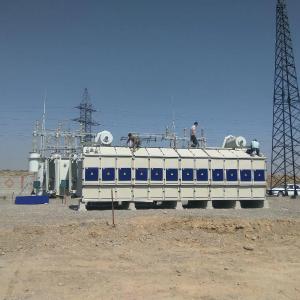

Kompleks transformator podstansiyalari 110 kV kuchlanishni bloklaydi
В наличии
Modernizatsiya qilingan blok tipidagi komplekt transformator podstansiyalari 110, 35, 10(6)kV nominal kuchlanishlarda 50 Gts chastotali uch fazali o'zgaruvchan tokning elektr energiyasini qabul qilish, o'zgartirish va taqsimlash uchun mo'ljallangan.<br />
KTPB blokli komplekt transformator podstansiyalari qo'llaniladi:<br />
1. tarmoq podstansiyalarining 110 va 35 kV tomonida;<br />
2. tog'-kon, neft va gaz konlarini elektr bilan ta'minlash uchun;<br />
3. sanoat iste'molchilarini elektr energiyasi bilan ta'minlash uchun;<br />
4. kommunal iste'molchilar uchun;<br />
5. elektrlashtirilgan temir yo'llarni elektr ta'minoti uchun;<br />
6. yirik inshootlar uchun;<br />
7. qishloq xo'jaligi rayonlari uchun;<br />
8. elektr stansiyalarida (tegishli sharoitlarda);<br />
9.va boshqa ko'plab ob'ektlar.<br />
<br />
Asosiy elektr ulanish sxemalari 1, 3N, 4N, 5AN, 6, 9<br />
Nominal kuchlanish, kV (yuqori/o'rta/past) 110/35; 27,5; 20 / 35; 10(6)<br />
Shinalarning nominal oqimi, A.1000; 2000; 3150<br />
Transformator quvvati, kVA4000-250000<br />
Hujayra tipidagi kommutator 10 (6), 20, 35 kVKRUN K-59 U1(HL1), K-63 U3, U3, KSO-285, KSO-298M<br />
Iqlim versiyasiU1 / HL1<br />
<br />
KTPB 110, 35 kV ning sxemalari, ya'ni elementlarni o'zaro joylashtirish, ishlatiladigan barcha turdagi elektr jihozlarining dizayn xususiyatlarini, shuningdek, ORU-110 ni yanada kengaytirish va qurilishning barcha bosqichlarida foydalanish imkoniyatiga qo'yiladigan talablarni hisobga oladi.<br />
<br />
KTPB 110, 35 kV modernizatsiya qilingan blokli transformator podstansiyalari mahsulotlarning butun xizmat muddati davomida xarajatlarni minimallashtiradigan xarakterli xususiyatlarga ega:<br />
1. Substansiyalar mamlakatda amaldagi barcha standart elektr ulanish sxemalariga muvofiq ishonchli ishlaydi.<br />
2. Ob'ektni qisqa muddatda foydalanishga topshirish.
от 50 000 сум

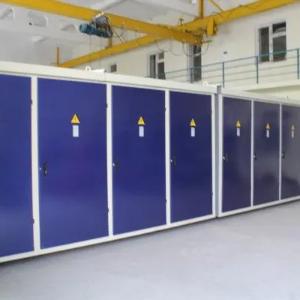

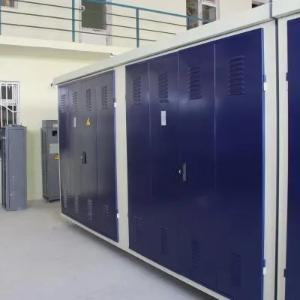

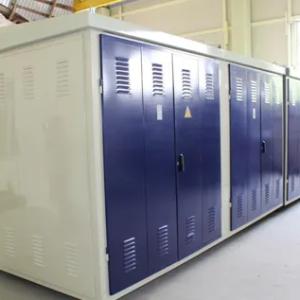

2-GKTP shahar tipidagi komplekt transformator podstansiyalari
В наличии
2-GKTP (2-KTPG) shahar va qishloq elektr tarmoqlarining elektr ta'minoti zanjirlarida 220/380V, chastotasi 50 Gts bo'lgan uch fazali o'zgaruvchan tok elektr energiyasini qabul qilish, aylantirish va tarqatish uchun mo'ljallangan.<br />
Quvvat transformatorining quvvati kVA - 160, 250, 400, 630, 1000, 1600, 2500.<br />
Iqlim versiyasi va joylashtirish toifasi - GOST 15150-69 bo'yicha U1: mo''tadil iqlim sharoitida ochiq havoda foydalanish uchun.<br />
2-GKTP (2-KTPG) quyidagi sharoitlarda ishlashga mo'ljallangan:<br />
1. harorat oralig'i -45ºS dan +40ºS gacha;<br />
2. tashqi izolyatsiya - II daraja;<br />
3. Komponent uskunaning ishlash shartlariga ko'ra, dengiz sathidan 1000 m dan ortiq bo'lmagan balandlikda ishlashga ruxsat beriladi;<br />
4. PUE-86 ga muvofiq I-IV shamol va muz maydoni;<br />
5. atrof-muhit portlashdan va yong'indan xavfsiz, tarkibida tok o'tkazuvchi chang, kimyoviy faol gazlar va bug'lar yo'q - atmosferaning II turi<br />
2-GKTP - 2-KTPG silkinish va tebranish sharoitida ishlash uchun mo'ljallanmagan. Shahar podstansiyalari quyidagi versiyalarda ishlab chiqariladi:<br />
1. ikki transformatorli o'lik (2-GKTP),<br />
2. ikki transformatorli (2-GKTP),<br />
Versiya va texnik shartlarga qarab podstansiyalar yuqori kirish/chiqishlar bilan ishlab chiqarilishi mumkin.<br />
Standart 2-GKTP (2-KTPG) podstansiyalar buyurtmachi bilan kelishilgan holda o'zgartirilgan o'lchamlarda ishlab chiqarilishi mumkin.
365 000 000 сум
365 000 000 сум

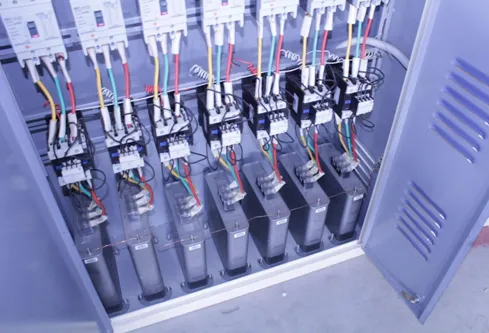

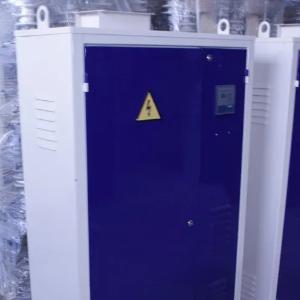

Kondenser birliklari UKM turi
В наличии
Qurilma quvvat koeffitsientini avtomatik boshqarish bilan induktiv elektr iste'molchilarining reaktiv quvvatini qoplash uchun 0,4 kV kuchlanishli sanoat tarmoqlarida foydalanish uchun mo'ljallangan.<br />
Jihoz quyidagi sharoitlarda yopiq joylarda ishlashga mo'ljallangan:<br />
1. harorat oralig'i minus 25 ° C dan plyus 40 ° C gacha;<br />
2. havoning nisbiy namligi 80% 20°C haroratda;<br />
3. dengiz sathidan 1000 m dan ortiq bo'lmagan balandlik;<br />
4. portlovchi bo'lmagan muhit, tarkibida tok o'tkazuvchi chang, agressiv gazlar va metallar va izolyatsiyani buzadigan konsentratsiyadagi bug'lar bo'lmagan.<br />
Birlik turining an'anaviy belgilanishining tuzilishi quyidagicha dekodlanadi:<br />
Buyuk Britaniya M 58 0,4 XXX XX UZ<br />
1.UK - kondansatör birligi<br />
2.M - reaktiv quvvatni avtomatik tartibga solish<br />
3.58 - versiya<br />
4.0.4 - nominal kuchlanish, kV<br />
5.XXX - birlikning nominal quvvati, kvar<br />
6.XX - birinchi bosqichning nominal quvvati, kvar<br />
7.UZ - iqlimiy versiya turi<br />
TEXNIK MA'LUMOTLAR<br />
Birlikning asosiy parametrlari:<br />
1. nominal kuchlanish, kV - 0,4<br />
2. reaktiv quvvatning minimal qiymati, kvar - 25<br />
3. tartibga solish bosqichining minimal qiymati, kvar - 5<br />
4. tartibga solinadigan terminallar soni, dona - 6 tagacha<br />
5. birlik quvvatining ruxsat etilgan og'ishi, minus 5%dan ko'p bo'lmagan, ortiqcha 10%<br />
Oqimning harmonik tarkibidan qat'i nazar, kuchlanishni oshirish va yuqori harmoniklar yoki ikkalasi bilan birgalikda olingan samarali oqim qiymatini 1,3 nominalga oshirish bilan uzoq muddatli ishlashga yo'l qo'yilmaydi.
11 200 000 сум

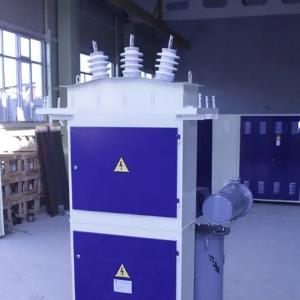

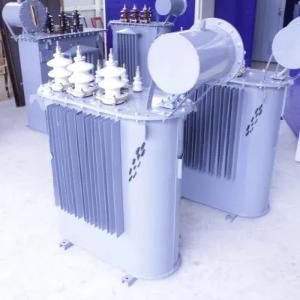

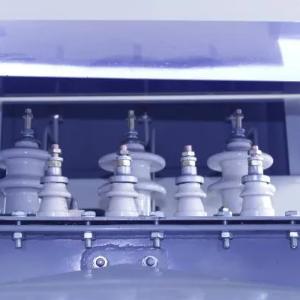

Qishloq tipidagi KTPlarning komplekt transformator podstansiyasi
В наличии
KTPS podstansiyasi 50 Gts chastotali uch fazali o'zgaruvchan tok elektr energiyasini, qishloq elektr tarmoqlarini, alohida aholi punktlarini va kichik sanoat ob'ektlarini qabul qilish, o'zgartirish va tarqatish uchun mo'ljallangan.<br />
KTPS "qishloq tipi", quvvat transformatorining nominal quvvati 25 dan 250 kVA gacha.<br />

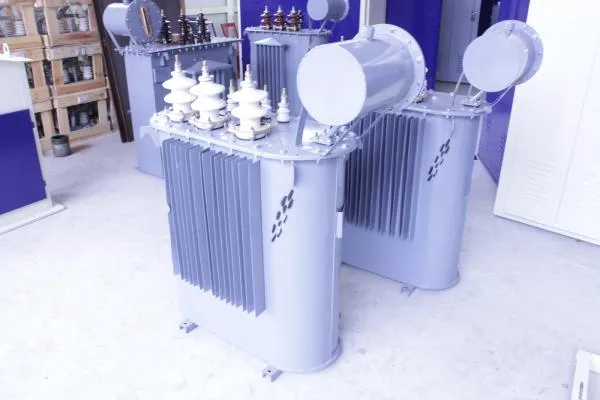

TM, TMG tipidagi quvvat transformatorlari.<br />
Ular RLND-10 tipidagi ajratgichlar bilan jihozlangan bo'lib, ular yaqin atrofdagi ustunga o'rnatiladi.
33 500 000 сум

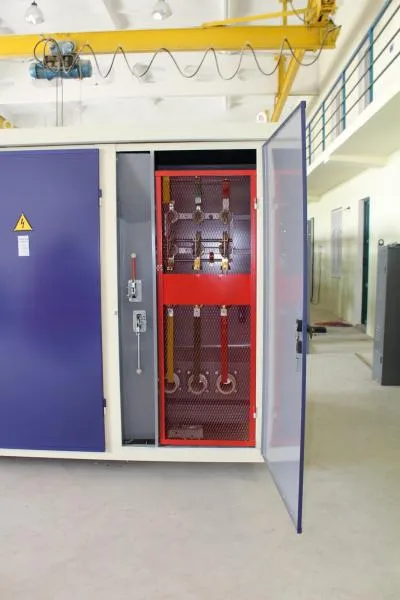

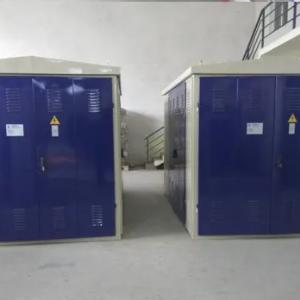

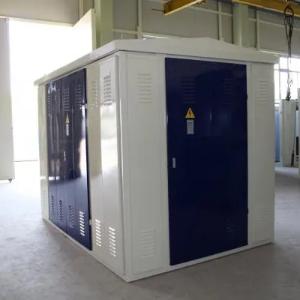

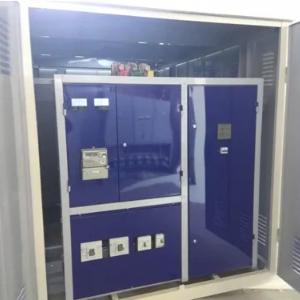

GKTP shahar tipidagi komplekt transformator podstansiyalari
В наличии
GKTP "KTPG" uch fazali o'zgaruvchan tok elektr energiyasi 220/380V, chastotasi 50 Gts shahar va qishloq elektr tarmoqlarining elektr ta'minoti zanjirlarida qabul qilish, aylantirish va tarqatish uchun mo'ljallangan.<br />
Quvvat transformatorining quvvati kVA - 25, 40, 63, 100, 160, 250, 400, 630, 1000.<br />
Iqlim versiyasi va joylashtirish toifasi - GOST 15150-69 bo'yicha U1: mo''tadil iqlim sharoitida ochiq havoda foydalanish uchun.<br />
GKTP "KTPG" quyidagi sharoitlarda ishlashga mo'ljallangan:<br />
1. harorat oralig'i -45ºS dan +40ºS gacha;<br />
2. tashqi izolyatsiya - II daraja;<br />
3. Komponent uskunaning ishlash shartlariga ko'ra, dengiz sathidan 1000 m dan ortiq bo'lmagan balandlikda ishlashga ruxsat beriladi;<br />
4. PUE-86 ga muvofiq I-IV shamol va muz maydoni;<br />
5. atrof-muhit portlashdan va yong'indan xavfsiz, tarkibida tok o'tkazuvchi chang, kimyoviy faol gazlar va bug'lar yo'q - atmosferaning II turi<br />
GKTP (KTPG) silkinish va tebranish sharoitida ishlash uchun mo'ljallanmagan. Shahar podstansiyalari quyidagi versiyalarda ishlab chiqariladi:<br />
1. bitta transformatorli o'lik "GKTP",<br />
2. bir transformatorli o'tish "GKTP",<br />
Versiya va texnik shartlarga qarab podstansiyalar yuqori kirish/chiqishlar bilan ishlab chiqarilishi mumkin.<br />
Standart GKTP "KTPG" buyurtma berishda podstansiyalar mijoz bilan kelishilgan holda o'zgartirilgan o'lchamlarda ishlab chiqarilishi mumkin.
55 000 000 сум
33 500 000 сум
