Описание
Kungaboqar po‘stlog‘i va un uchun KO‘PCHI
• Imkoniyat: 1500 kg/soatgacha
• O'rnatilgan quvvat: 22 kVt
• Voltaj: 380V, 50Hz, 3 fazali
• Mexanik energiyaning uzatilishi: kamar

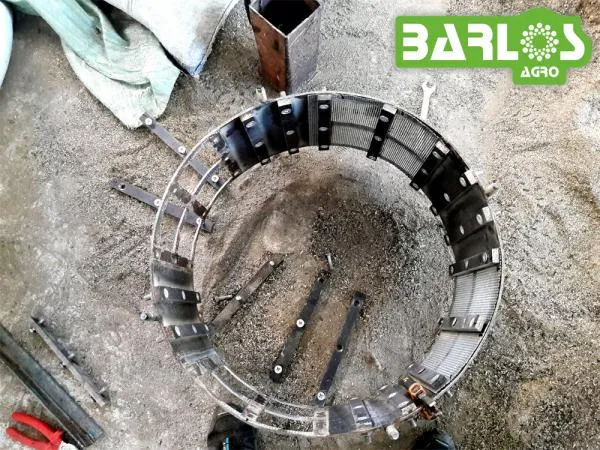

• Almashtiriladigan dumaloq elak: 8 mm teshiklari bilan
• Ezuvchi pichoqlar: prujinali, aylanuvchi, bolg'acha
• Qo'llab-quvvatlovchi pichoqlar: bahor, statsionar
• Ramka: 120 mm kanal
• Barabanning gabarit o'lchamlari: 800x800x300 mm
• Gabarit o‘lchamlari: 1600x1000x1700 mm
• Og'irligi: 600 kg
Elektr dvigatellarini har tomonlama himoya qiluvchi aqlli himoya va boshqaruv bloki:
• ko'p fazali va bir fazali qisqa tutashuvlardan himoya qilish;
• har qanday fazani sindirishdan himoya qilish - 2 fazada ishlashdan himoya qilish;
• nolning sinishidan himoya qilish - nol simsiz ishlashdan himoya qilish;
• fazalar ketma-ketligi xatosidan himoya qilish - fazalar ketma-ketligini himoya qilish;
• faza assimetriyasidan himoya qilish - kuchlanish assimetriyasidan/nomutanosiblikdan himoya qilish;
• fazalarni yopishishdan himoya qilish;
• haddan tashqari kuchlanishdan himoya qilish;
• past kuchlanishdan himoya qilish;
• fazalardan birining yerga qisqa tutashuvidan himoya qilish;
• uzoq muddatli ortiqcha oqimdan himoya qilish;
• rotor blokirovkasidan himoya qilish;
• elektr motorlarini uzoq muddat ishga tushirishdan himoya qilish;
• elektr motorini o'z-o'zidan ishga tushirishdan himoya qilish (avtomatik qayta ulanishdan himoya qilish);
• o'rashlarning izolyatsiyasi buzilganda elektr motorlarini ishga tushirishdan himoya qilish;
• kuchlanishni ko'rsatish va o'lchash;
• joriy qiymatni ko'rsatish va o'lchash;
• elektr motorining ishlashini ko'rsatish;
• panel ichidagi nisbiy harorat ko'rsatkichi;
• panel ichidagi nisbiy namlik ko'rsatkichi.
Kuchlanish signalini aniqlagandan so'ng, bizning elektr panelimiz kirish signalini qayta ishlaydi, haddan tashqari kuchlanish, past kuchlanish, fazalar buzilishi, fazalar ketma-ketligi xatosi, fazalar assimetriyasi, fazalarni yopish, nol uzilish, qisqa tutashuv, fazalardan birining erga qisqa tutashuvi, haddan tashqari oqim, blokirovka rotori mavjudligini aniqlaydi va mikroprosessorlar yordamida aniq va barqaror tartibga soladi.
Ishlash vaqtida bizning elektr panelimiz doimiy ravishda quyidagilarni o'lchaydi va nazorat qiladi:
• tarmoq kuchlanishining parametrlari va elektr motorlar tomonidan iste'mol qilinadigan tokning samarali qiymati;
• panel ichidagi nisbiy harorat va namlik parametrlari;
• elektr motorlarining ishlash tartibi
va LCD displeylarda va panelda o'rnatilgan LED ko'rsatkichlarida tegishli qiymatlarni ko'rsatadi.
Himoya va boshqaruv blokining tarkibi:
• Har bir faza uchun voltmetr (LCD displeyli);
• Har bir elektr motor uchun ampermetr (LCD displeyli);
• Termo-gigrometr (LCD displeyli);
• Voltajni boshqarish relesi;
• Boshqarish relesi bosqichi;
• Haddan tashqari oqimni boshqarish relesi (safar klassi: 1A);
• Elektromagnit kontaktor;
• Avtomatik quvvat tugmasi;
• Avtomatik modulli kalit;
• Avtomatik qoldiq oqim kaliti (kelishuv bo'yicha);
• (kelishuv bo'yicha);
• Yumshoq starter (kelishuv bo'yicha);
• “Ishga tushirish” boshqaruv tugmasi (o'z-o'zidan qaytish);
• “To‘xtatish” boshqaruv tugmasi (o‘z-o‘zidan qaytish);
• “Favqulodda to‘xtash” boshqaruv tugmasi (fiksatsiyalangan, qulflanmagan burilish bilan);
• LED indikatori;
• Terminal bloki (terminal ulanishlari);
• DIN rels (galvanizli);
• Elektr kabellari va elektr simlari;
• Qisqichlar;
• O'rnatish paneli.
O'zbekiston bo'ylab yetkazib berish: kelishuv bo'yicha
