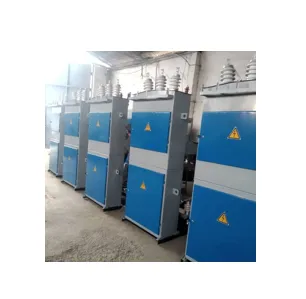

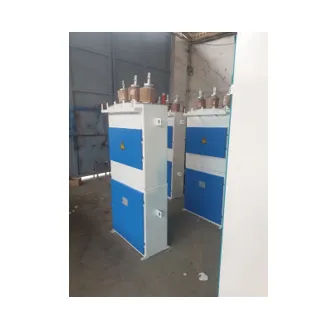

To'liq qutbli transformator podstansiyasi KTP
25-250/6(10), kV KTPlarning tavsifi
25…250 kVA quvvatga ega to'liq qutbli transformator podstansiyasi KTP tashqi o'rnatish uchun o'lik tipdagi bitta transformatorli podstansiya bo'lib, uch fazali va o'zgaruvchan tokni qabul qilish uchun ishlatiladi50 Hz. 6 yoki 10 kV kuchlanish, uni 0,4 kV kuchlanishli elektr energiyasiga aylantiring va uni alohida aholi punktlari va sanoat ob'ektlarini energiya bilan ta'minlang.
An'anaviy belgining tuzilishi
KTPlar XXX / XX / 0,4 U1, bu erda
KTPlar mahsulotning harf belgisi - transformator quvvatining to'liq qutbi-XXX>. transformator, kVA;
XX - HV tomonidagi nominal kuchlanish, kV;
0,4 - LV tomonidagi nominal kuchlanish, kV;
U1 - Iqlim versiyasi va joylashuv toifasi.
Ishlash sharoitlari
KTPS quyidagi sharoitlarda ishlashga mo'ljallangan:
dengiz sathidan balandligi m20 dan ortiq emas; harorat
– U1 versiyasi uchun minus 45°C dan plyus 40°C gacha;
– UHL1 versiyasi uchun minus 60°C dan plyus 40°C gacha;
KTPS* da quyidagi yuqori voltli uskunalar qo'llaniladi:
TM-XX/10(6) tipidagi quvvat transformatori, kuchlanish chegarasi 1 p. 10(6) kV,
OPN o'tkazgichlar, o'tkazuvchi va tayanch izolyatorlari 10(6) kV,
aytirgich RLND-10.
* so'rovnoma bo'yicha
TM tipidagi transformatorlarni TMG tipidagi transformatorlar bilan almashtirishga ruxsat etiladi. qisqa tutashuvlar, FU1-FU3 sigortalari yuqori voltli tomonda o'rnatiladi.
0,4 kV chiqish liniyalarining ortiqcha yuklanishidan va qisqa tutashuvidan himoya qilish QF1-QFn kombinatsiyalangan avtomatik o'chirish moslamalari tomonidan amalga oshiriladi.
KTPlarni atmosferadagi haddan tashqari kuchlanishlardan himoya qilish uchun HPN-V3 va OV3 tomonida: LV tomonida FV4-FV6.
