Ventilyatsiya va konditsionerni o'rnatish va o'rnatish
Shamollatish va konditsioner tizimlarini (VAC) o'rnatish jarayoni odatda dizayn bosqichidan oldin amalga oshiriladi. Keyin tizimlarning haqiqiy o'rnatilishi boshlanadi. Fittingni dizaynga buyurtma bergan tashkilot tomonidan amalga oshirilishi tavsiya etiladi. Bu uchinchi tomon kompaniyalarini jalb qilishda yuzaga kelishi mumkin bo'lgan hujjatlarni noto'g'ri talqin qilish xavfini yo'q qiladi, shuningdek, loyihani amalga oshirish uchun sarflangan vaqtni qisqartiradi. "Arbis Climate Service" kompaniyasi subpudratchilarni jalb qilmasdan, ishning barcha bosqichlarida o'zining professional resurslaridan foydalanadi. "Arbis Climate Service" kompaniyasining mutaxassislari eng murakkab echimlarni amalga oshirish uchun zarur bo'lgan tajriba va bilimga ega.
Iqlim nazorati tizimlarini sozlash va o'rnatish quyidagi bosqichlarni o'z ichiga oladi:
• ventilyatsiya va konditsioner tizimini o'rnatish uchun tayyorgarlik ishlari;
• uskunani o'rnatish;
• freon liniyasini o'rnatish;
• drenaj liniyasini o'rnatish;
• havo taqsimlash tarmog'ini o'rnatish;
• elektr jihozlarini o'rnatish;
• o'rnatishdan so'ng tizimni ishga tushirish;
• shamollatish va havoni tozalash tizimini o'rnatishni yakunlash.
Shamollatish va konditsioner tizimini o'rnatish bo'yicha ishlarning hajmi ko'p jihatdan uskunaning turiga va uning ishlashiga bog'liq. Masalan, agar tizimni o'rnatish sovutgichlar va fan bobinlarini o'rnatish bilan birga bo'lsa, u holda sanitariya-tesisat ishlarining hajmi sezilarli darajada oshadi, chunki bu holda gidravlik sxemani ham o'rnatish kerak bo'ladi. Yuqoridagi o'rnatish bosqichlari har qanday shamollatish va konditsioner tizimini o'rnatishda amalga oshirilishi mumkin, havo taqsimlash tarmoqlarini yotqizishning hojati bo'lmagan holatlar bundan mustasno, (biz masalan, devorga o'rnatilgan split tizimlar yordamida konditsionerlik haqida gapiramiz). Shuningdek, havo shamollatish tizimlarini o'rnatishda ish bosqichlari farqlanadi (freon va drenaj liniyalari o'rnatilmasligi mumkin). Har qanday holatda, qo'shimcha ishlardan qat'i nazar, tizimni o'rnatish ishlatiladigan asbob-uskuna ishlab chiqaruvchisi tomonidan belgilangan texnologiyaga qat'iy muvofiq amalga oshirilishi kerak. Tizimni o'rnatishning birinchi bosqichi o'rnatilayotgan ob'ektning loyiha hujjatlarini har tomonlama o'rganishdir.
Quyidagi ish bajariladi:
• ventilyatsiya va havoni tozalash tizimini o'rnatish uchun zarur bo'lgan asbob-uskunalarning texnik hujjatlari o'rganiladi;
• zarur jihozlarning mavjudligi tekshiriladi;
• hujjatlarda etishmayotgan qo‘shimcha materiallar va butlovchi qismlar ro‘yxati tuziladi;
• ventilyatsiya va konditsioner tizimini o'rnatish bo'yicha ish jadvali tuziladi, u Buyurtmachi va turli xizmatlar bilan kelishiladi.
Agar o'rnatish loyiha hujjatlarisiz amalga oshirilsa, Arbis Climate Service kompaniyasi mutaxassislari quyidagi hujjatlarni tuzadilar:
• havo taqsimlash tarmog'i sxemasi (havo kanallari va diffuzerlarning joylashishini tanlash va aniqlash);
• freonning asosiy ulanish sxemasi - quvur diametrini hisoblash;
• elektr ulanish sxemasi - elektr simining kesimini aniqlash;
• drenajning asosiy ulanish sxemasi;
• shamollatish va havoni tozalash tizimini o'rnatish uchun zarur bo'lgan materiallar va komponentlar ro'yxati.
Uskunani o'rnatish. Uskunani o'rnatish joyini tanlash binolarning me'moriy xususiyatlari, uning funktsional maqsadi va, albatta, Buyurtmachining xohish-istaklari bilan belgilanadi. Arbis Climate Service kompaniyasining mutaxassislari tomonidan ichki bloklarni o'rnatish binolardagi mikroiqlimning belgilangan parametrlarini hech qanday noqulaylik tug'dirmasdan iloji boricha samarali ta'minlaydigan tarzda amalga oshiriladi.
Tashqi blokni o'rnatishda uni sovutish uchun havo aylanishini ta'minlash kerak. Jihoz atrofidagi erkin zonaning o'lchamlariga kelsak, ular muayyan uskunani o'rnatish qo'llanmasida mavjud. Shamollatish va konditsioner tizimini o'rnatishning bir qator xususiyatlarini hisobga olish ayniqsa muhimdir. Misol uchun, ular yaratgan havo oqimlari bir-biriga yo'naltirilishi uchun bir nechta tashqi bloklarni o'rnatish mumkin emas. Bunga qo'shimcha ravishda, o'rnatish vaqtida tashqi bloklarni daraxtlar ostiga qo'yish tavsiya etilmaydi, chunki kondensatorlar barglar bilan tiqilib qoladi. Shuning uchun uskunani keyingi o'rnatish uchun maqbul joyni to'g'ri tanlash uchun ushbu sohada tajriba va bilim talab etiladi.
Freon liniyasini o'rnatish. Freon liniyasini o'rnatish uchun odatda mis yoki po'lat quvurlari ishlatiladi, bu har qanday murakkablikdagi shamollatish va konditsioner tizimini o'rnatish bilan birga keladi. Bunday holda, quvur materialini tanlash ko'p jihatdan tizimni o'rnatish uchun ishlatiladigan uskunaga va quvurlarning diametriga bog'liq. Agar ammiak quvurlar orqali aylansa yoki ularning diametri 54 mm dan oshsa, u holda po'lat ishlatiladi. Boshqa barcha holatlarda - mis. Shamollatish va konditsioner tizimlarini o'rnatishda ishlatiladigan mis quvurlari rulonlarda yoki rodlarda etkazib beriladi va metrik yoki dyuymli o'lchamlarga ega. Quvurlarning uchlari ularga turli xil ifloslantiruvchi moddalar tushmasligi uchun yopilishi kerak. Agar rulonning bir qismi ish uchun kesilgan bo'lsa, qolgan qismining uchlari ham yopilishi kerak. Shamollatish va konditsioner tizimlarini o'rnatish uchun ishlatiladigan sovuq haddelenmiş mis quvurlar qattiqlikni oshirdi, zarba yuklariga yaxshi bardosh beradi va kalibrlashni talab qilmaydi. Quvurlar kondensatsiyani oldini olish uchun issiqlik izolyatsion material bilan qoplangan bo'lishi kerak.
Drenaj magistralini o'rnatish. Shamollatish va konditsioner tizimini o'rnatish uchun ishlatiladigan drenaj quvur liniyasi diametri 16-25 mm bo'lgan plastik quvurlardan tayyorlanadi. Kondensat tortishish kuchi bilan oqadigan quvur liniyasi kamida 100: 1 nishabga ega bo'lishi kerak. Agar me'moriy xususiyatlar tufayli kondensatni tortishish bilan olib tashlashni ta'minlashning iloji bo'lmasa, drenaj nasosini o'rnatish kerak. Quvurlar shiftga yoki devorga mahkam bog'langan bo'lishi kerak, bunda alohida qismlarning sarkmalanishiga yo'l qo'ymaslik kerak. Drenaj trubasini yotqizishda mahkamlik ayniqsa muhimdir. Quvurlar va shlanglarning devorlari silikat asosidagi yopishtiruvchi moddalar bilan yopishtirilgan bo'lishi kerak.

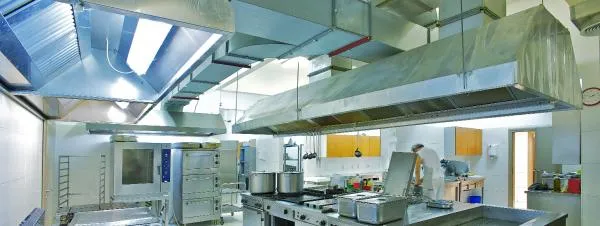

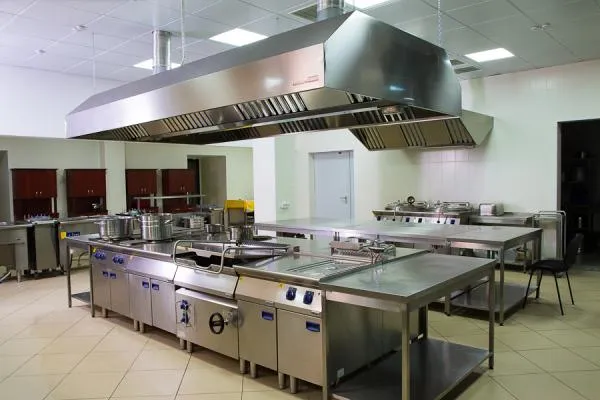

Havo tarqatish tarmog'ini o'rnatish. Shamollatish va konditsioner tizimini loyihalash bosqichida havo kanali sxemasi sxemasi tuziladi. Bunday holda, xonaning barcha me'moriy xususiyatlarini darhol hisobga olish kerak. Havo kanallarini to'g'ri tanlash uchun Arbis Climate Service kompaniyasining mutaxassislari bir nechta parametrlarni aniqlaydilar: qarshilik, tezlik va shovqin darajasi. Havo oqimi tezligi qanchalik yuqori bo'lsa, bosimning yo'qolishi va shovqin darajasi shunchalik yuqori bo'ladi. Oxirgi parametr turar-joy va ofis binolarida qulaylik uchun ayniqsa muhim bo'lganligi sababli, havo taqsimlash tarmoqlarida havo tezligi 4-5 m / s gacha cheklanishi kerak. Eng oson yo'li havo kanalining diametrini oshirishdir, bu binolarning dizayn xususiyatlari tufayli har doim ham mumkin emas. Shuning uchun havo taqsimlash tarmog'ini loyihalashda optimal bosim, tezlik va shovqin darajasi o'rtasida murosani topish uchun ma'lum bilimlarga ega bo'lish kerak.
Elektr jihozlarini o'rnatish. Shamollatish va konditsioner tizimini o'rnatishda ishlatiladigan ishlab chiqaruvchi tomonidan taqdim etilgan birliklar o'rnatilgan elektr jihozlariga ega. Tizimni o'rnatishda quyidagilarni amalga oshirish kerak: bloklararo ulanishlar, elektr ta'minoti, himoya vositalari va rozetkalarni o'rnatish. Elektr o'rnatish ishlarining hajmi birinchi navbatda uskunaning turiga, uning konfiguratsiyasiga, saytdagi joylashuviga va loyiha hujjatlarining mavjudligiga bog'liq. Bundan tashqari, elektr o'rnatish ishlari "Elektr qurilmalarini o'rnatish qoidalari" va amaldagi me'yoriy hujjatlarga muvofiq amalga oshirilishi kerak.
O'rnatishdan keyin tizimni ishga tushirish. Tizimni quvur o'tkazgandan so'ng, siz qochqinlarni va vakuumni tekshirishingiz kerak. Jihozni o'zi ishga tushirishdan oldin, elektr tarmog'ining ta'minot kuchlanishini o'lchang, shuningdek, uning uskunaning ishlash talablariga javob berishiga ishonch hosil qiling. Shamollatish va konditsioner tizimini o'rnatishni tugatgandan so'ng, kamida 0,5 mOhm bo'lishi kerak bo'lgan elektr izolyatsiyasining qarshiligini tekshiring. Elektr tarmog'ining kuchlanishi va elektr izolyatsiyasining qarshiligi tekshirilishi bilan siz sovutish va havoni tozalash tizimini o'rnatishni yakunlashning eng muhim bosqichlaridan biri bo'lgan sovutgichni to'ldirishga o'tishingiz mumkin. Sovutgichni to'ldirgandan so'ng, siz kompressor karterining isitgichini yoqishingiz va uni texnik shartlarda ko'rsatilgan vaqt davomida isitish ostida saqlashingiz kerak. Shamollatish va konditsioner tizimini ishga tushirgandan so'ng, ish oqimini o'lchash, so'ngra assimilyatsiya va tushirish bosim o'lchagichlarini, kompressordagi yog 'darajasini va sovutgich holatini bir muncha vaqt kuzatish kerak. Shamollatish yoki konditsioner tizimi xona harorati belgilangan qiymatga yetguncha ishlashi kerak. Harorat belgilangan qiymatga yetganda, faqat termostatik klapanlarni sozlash qoladi.
Konditsioner va ventilyatsiyani o'rnatishni yakunlash. Ventilyatsiya va konditsioner tizimini o'rnatish tugallangandan so'ng, Arbis Climate Service kompaniyasining mutaxassislari mijozga sinov hisobotini, ijro va loyiha hujjatlarini, operatsion (kafolat) pasport, uskunani ishlatish bo'yicha qo'llanma va texnik tavsif. Bu vaqtda shamollatish va havoni tozalash tizimini o'rnatish tugallangan deb hisoblanishi mumkin.
Shamollatish va konditsionerni sozlash va o'rnatish qiymati ob'ektning murakkabligiga va foydalaniladigan uskunaga bog'liq. Shuning uchun xarajat individual asosda hisoblanadi.
