Описание

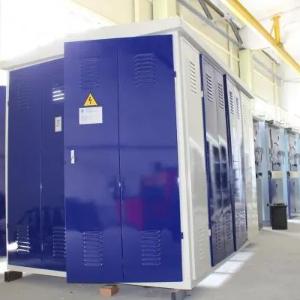

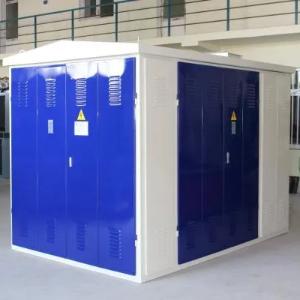

ГКТП (КТПГ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока 220/380V, частотой 50 Hz в схемах электроснабжения городских и поселковых электрических сетей.

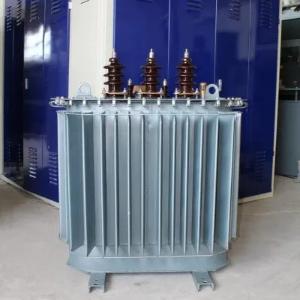

Мощность силового трансформатора кВА- 25, 40, 63, 100, 160, 250, 400, 630, 1000.
Климатическое исполнение и категория размещения – У1 по ГОСТ 15150-69: для эксплуатации на открытом воздухе в умеренном климате.
ГКТП (КТПГ) предназначена для работы в следующих условиях:
1.интервал температур от -45ºС до +40ºС;
2.внешняя изоляция – степень II;
3.по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000 м над уровнем моря;
4.район по ветру и гололеду I-IV в соответствии с ПУЭ-86;
5.окружающая среда – взрыво и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа II);
ГКТП (КТПГ) не предназначена для работы в условиях тряски и вибрации Городские подстанции изготавливается в следующих исполнениях:
1.однотрансформаторная тупиковая (ГКТП),
2.однотрансформаторная проходная (ГКТП),
В зависимости от исполнения и технических условий, подстанции могут быть изготовленны с ввоздушными вводами/выводами.
При заказе типовых ГКТП (КТПГ) подстанции по согласованию с заказчиком могут выполняться в измененых габаритах.
