Описание

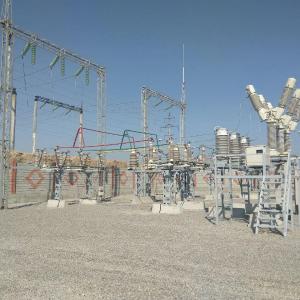

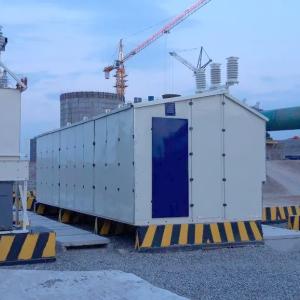

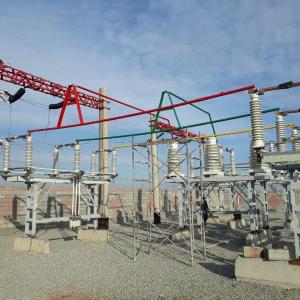

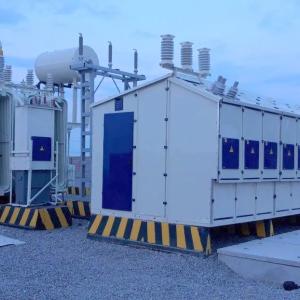

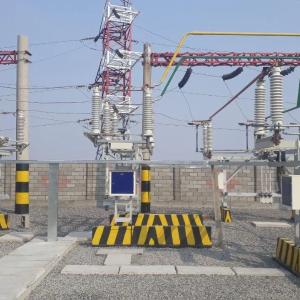

Комплектные трансформаторные подстанции блочного типа модернизированные предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Hz при номинальных напряжениях 110, 35, 10(6)kV.
Блочные комплектные трансформаторные подстанции КТПБ используются:
1.на стороне 110 и 35kV сетевых подстанций;
2.для электроснабжения горнодобывающих, нефте - и газовых месторождений;
3.для электроснабжения промышленных потребителей;
4.для коммунальных потребителей;
5.для электроснабжения электрифицированных железных дорог;
6.для крупных строительств;
7.для сельскохозяйственных районов;
8.на электрических станциях (при соответствующих условиях);
9.и на многих других объектах.
Схемы главных электрических соединений 1, 3Н, 4Н, 5АН, 6, 9
Номинальное напряжение, kV (выcшее/среднее/низшее) 110 / 35; 27.5; 20 / 35; 10(6)
Номинальный ток сборных шин, А.1000; 2000; 3150
Мощность трансформатора, кВА4000-250000
Тип ячеек КРУ 10 (6), 20, 35 kVКРУН К-59 У1(ХЛ1), КРУ К-63 У3, У3, КСО-285, КСО-298М
Климатическое исполнениеУ1 / ХЛ1
Компоновки КТПБ 110, 35 kV, т.е. взаимное размещение элементов, учитывают особенности конструкций всех типов применяемого электрооборудования, а также требования к возможности дальнейшего расширения ОРУ-110 и использования на всех этапах строительства.
Комплектные трансформаторные подстанции блочные модернизированные марки КТПБ 110, 35 kV имеют характерные особенности, которые минимизируют затраты на весь срок службы изделий:
1.Подстанции надежно работают по всем действующим в стране типовым схемам электрических соединений.
2.Ввод объекта в эксплуатацию в сжатые сроки.
