Описание

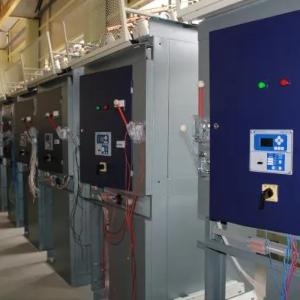

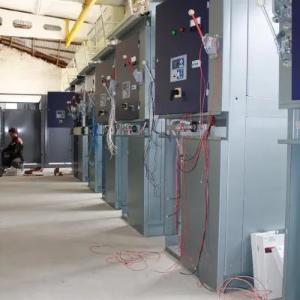

Камеры серии КСО-285М одностороннего обслуживания на номинальное напряжение 6(10) кV переменного трехфазного тока частоты 50, 60 Hz предназначены для комплектования распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью, распределительных устройств 6(10) кV подстанций и электрических станций.
Камеры комплектуются вакуумными выключателями типа ZN-63 с пружинно-моторным приводом работающими как на постоянном так и на переменном оперативном токе.
Технические параметры:
1.Номинальное напряжение, кV – 6, 10;
2.Номинальный ток главных цепей, А –630, 1250;
3.Номинальный ток сборных шин, А – 630, 1500;
4.Ток термической стойкости, кА – 20;
5.Ток электродинамич
еской стойкости, кА – 51;
6.Время протекания тока термической стойкости, с – 3;
7.Климатическое исполнение и категория размещения – УХЛ4;
8.Габаритные размеры, мм – 1000х1100х2780.
9.Защита и автоматика:
1.на электромеханических реле;
2.на микропроцессорных блоках защиты.
