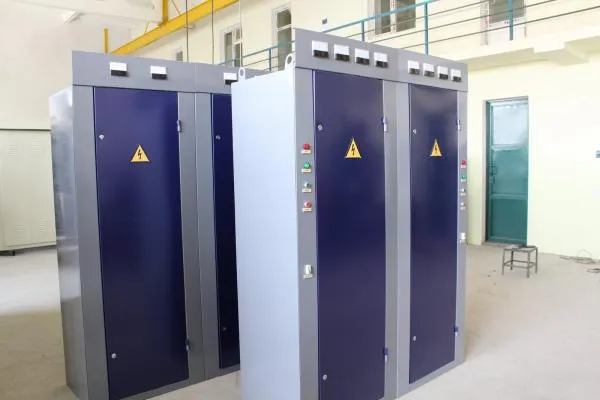

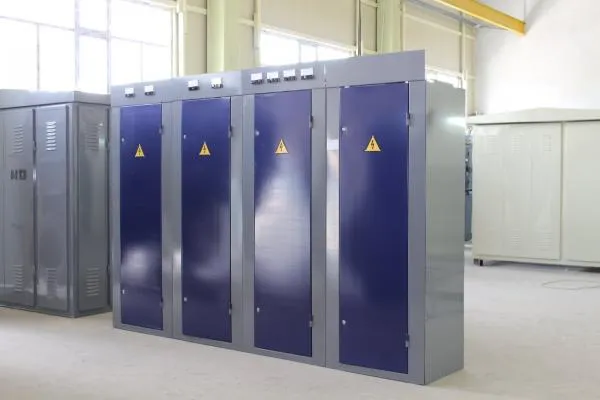

SCHO 2015 platalarining taqsimlash shkaflari - SHHO-85, SHHO-70 almashtirildi - 380 V kuchlanishli, 50 Gts chastotali uch fazali o'zgaruvchan tok elektr energiyasini taqsimlash uchun platalarni jihozlash uchun mo'ljallangan. Plitalar panellar bilan jihozlangan va bino ichida o'rnatiladi va old tomondan xizmat ko'rsatiladi.
1. Elektr zanjirining nominal kuchlanishi, V - 380;
2. Chastotasi, Hz - 50, 60;
3. Yordamchi zanjirlarning nominal kuchlanishi, V - 220;
4. Chiquvchi qatorlar soni - 1,2,3,4,6,7,8,9;
5. Chiqish liniyalarining nominal oqimi, A - 100, 250, 400, 630, 1000, 1600;
6. Shinalarning nominal oqimi, A - 2500 gacha;
7. Shinalar va ularning kranlarining elektr qarshiligi, kA - 30;
8. Shkaflarning umumiy o'lchamlari, mm
oBalandligi - 2300;
o kengligi - 400 800 1000;
ochuqurligi - 600 800;
9. Shkaflarning og'irligi, kg dan ortiq emas - 300;

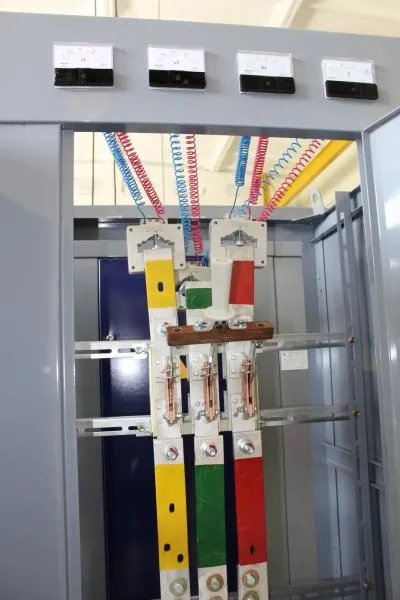

Panellar 30 va 50 kA "amplituda qiymati" elektrodinamik qarshilikka ega bo'lgan shinalar bilan ishlab chiqariladi.
Panellar kabel va shina kirishlarini ham ta'minlaydi.
