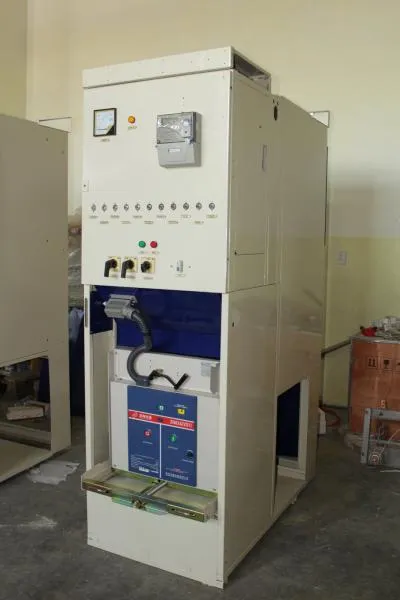

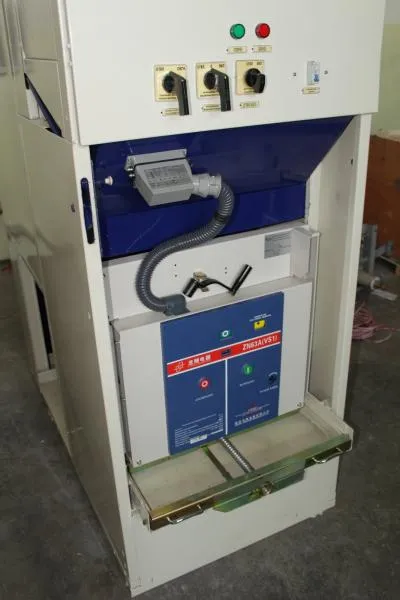

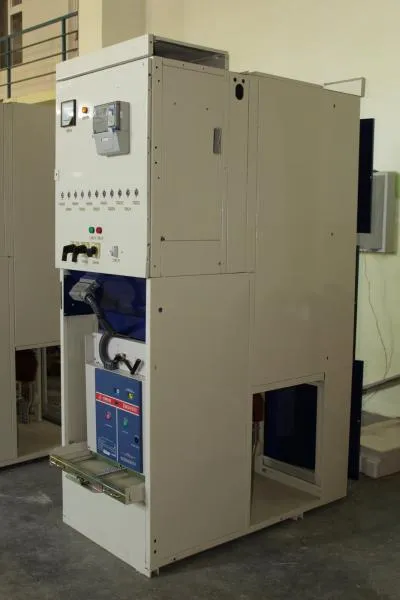

K-63 tipidagi to'liq kommutator bloklari sanoat chastotasi 50 Gts va kuchlanishi 6 ÷ 10 kV bo'lgan o'zgaruvchan uch fazali tokning elektr energiyasini qabul qilish va tarqatish uchun mo'ljallangan.
K-63 kommutator qurilmalari turli maqsadlar uchun podstansiyalarning 6 ÷ 10 kV kuchlanishli taqsimlash qurilmalari sifatida ishlatiladi, shu jumladan tarmoq podstansiyalari, sanoat ob'ektlari uchun podstansiyalar, neft konlari uchun podstansiyalar, qishloq xo'jaligi iste'molchilarini elektr bilan ta'minlash uchun podstansiyalar, shuningdek, temir yo'l transporti podstansiyalari.
K-63 kommutator qurilmalari quyidagi sharoitlarda bino ichida ishlash uchun mo'ljallangan:
1. dengiz sathidan 1000 m gacha balandlik;
2. yuqori ish (samarali) atrof-muhit havosi harorati qiymati - 40 ° C dan yuqori emas;
3. past atrof-muhit havosi harorati qiymati kamida - minus 25 ° C;
4. atmosfera turi - II GOST 15150-69 bo'yicha (taxminan sanoat rayonlari atmosferasiga mos keladi).
Nominal kuchlanish (chiziqli), kV6-10 kV
Asosiy zanjirlarning nominal oqimi, A630; 1000; 1600
Shinalarning nominal oqimi, A1000*;1600;2000;2500;3150
Shkafga o'rnatilgan elektron to'xtatuvchining nominal uzilish oqimi, kA - 12,5; 16; 20; 31,5
Issiqlikka chidamli oqim "qisqa muddatli oqim", kA20; 31,5
Yordamchining nominal kuchlanishi
sxemalar, V~220 yoki =220.
