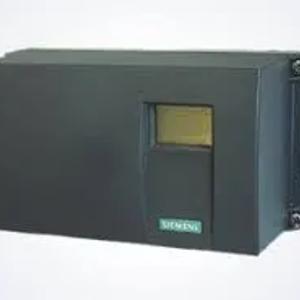

Электропневматические позиционеры SIPART PS2
В наличии
<p>Электропневматические позиционеры SIPART PS2 применяются для регулировки позиции вентилей и клапанов на пневматических поступательных и поворотных приводах. Электропневматический позиционер устанавливает на приводе позицию вентиля, соответствующую заданной величине. Через дополнительные функциональные входы можно запустить блокировку или позицию безопасности клапана. Для этого в основном приборе имеется стандартный двоичный вход. Особенности Позиционеры SIPART PS2 отличаются от обычных приборов рядом решающих преимуществ, а именно: простой монтаж и автоматический ввод в эксплуатацию (автоматическая компенсация нулевой точки и интервала) простое управление управление на месте (ручной режим) и конфигурирование прибора через три клавиши управления и удобный, двухстрочный ЖК-дисплей программирование через SIMATIC PDM; очень высокое качество регулирования благодаря адаптации Online пренебрежительно малый расход воздуха в стационарном режиме функция "герметизации" (обеспечивает макс. перестановочное усилие на седле вентиля) множество функций может быть активировано простым конфигурированием ( например, характеристики и ограничения) обширные функции диагностики для вентиля или привода только один вариант прибора для поступательных и поворотных приводов не чувствительны к вибрациям благодаря малой подвижной массе по выбору внешний бесконтактный датчик положения для сложных внешних условий Область применения Позиционер SIPART PS2 используется, например, в следующих отраслях: химия электростанции бумага и стекло пищевая и фармацевтическая промышленность оффшорные установки Позиционеры SIPART PS2 поставляются: для приводов простого действия: в корпусе, корпусе из нерж. стали или алюминия для приводов двойного действия: в корпусе и корпусе из нерж. стали для взрывобезопасных приложений для взрывоопасных приложений в версиях как искробезопасный прибор (EEx ia/ib) или во взрывонепроницаемом корпусе (EEx d) или с типом взрывозащиты Ex n (non sparking) и в трёх вариантах: с коммуникацией 0/4 ... 20 мА - техника управления через сигнал HART (опция) с коммуникационным интерфейсом PROFIBUS PA (EEx ia) с коммуникационным интерфейсом Foundation Fieldbus (FF). Взрывозащитные варианты Прибор в базовой версии поставляется как искробезопасное оборудование с классом защиты EEx ia/ib, так и как не искробезопасное оборудование для зоны 2 (искробезопасные конструкции см. "Технические параметры"). Во взрывонепроницаемом варианте корпуса SIPART PS2 EEx d разрешена не искробезопасная работа в зоне 1 (см. "Технические параметры"). В этом случан могут использоваться и все опционные модули (кроме внешних систем регистрации установочного движения и NCS). Корпус из нерж. стали (VA) для сложных внешних условий Для использования в особо агрессивном окружении (например, оффшорный режим и хлорные установки) SIPART PS2 поставляется в корпусе из стали VA. Функциональность приборов идентична базовым приборам. Дизайн Позиционер SIPART PS2 является цифровым полевым прибором с микроконтроллером с высокой степенью интеграции. Он состоит из следующих компонентов: корпус с крышкой печатная плата с соответствующей электроникой и коммуникацией через HART или с электроникой для коммуникации согласно спецификации PROFIBUS PA, IEC 61158-2; питание из шины, или спецификации Foundation Fieldbus (FF), IEC 61158-2, питание из шины система сбора информации о рабочем ходе исполнительного органа контактная площадка с винтовыми клеммами пневматический вентильный блок с предварительным пьезоуправлением вентилями. Вентильный блок находится в корпусе, пневматические соединения для приточного воздуха и давления исполнительного импульса на правой стороне корпуса. По выбору там может быть подсоединен блок индикаторов давления и/или магнитный аварийный клапан. На приборе имеются места для установки дополнительных плоских модулей, с помощью которых могут осуществляться следующие дополнительные функции: Модуль Iy: позиционное квитирование в качестве двухпроводного сигнала 4 to 20 mA. Модуль тревоги (3 выхода, 1 вход): сообщение двух предельных величин рабочего хода исполнительного органа или установочного угла через двоичные сигналы. Обе предельные величины могут устанавливаться независимо друг от друга в качестве максимальной или минимальной величины. сообщение о помехе, если в автоматическом режиме не достигается заданная позиция исполнительного органа и возникает помеха в работе прибора второй двоичный вход для сигналов сообщения или для включения реакций безопасности или для блокировки/функции сообщения позиции безопасности. У ly -и у модуля тревоги, а также у SIA-модуля все сигналы сообщения гальванически отделены друг от друга и от основного прибора. Выходы оборудованы системой автоматический сигнализации ошибок. Сигнализация предельного значения через сигнализаторы конечных положений (модуль SIA) Посредством легко монтируемого модуля возможна дополнительная сигнализация двух предельных значений как сигнала NAMUR (DIN 19 234) с помощью сигнализаторов конечного положения. На модуле дополнительно установлен выход сигнализации неисправностей (см. модуль тревоги). Корпус из нерж. стали (VA) для сложных внешних условий Для использования в особо агрессивном окружении (например, оффшорный режим и хлорные установки) SIPART PS2 поставляется в корпусе из стали VA. Функциональность приборов идентична базовым приборам. Раздельная установка системы сбора информации о рабочем ходе исполнительного органа и блока регулятора С помощью SIPART PS2 со всеми вариантами корпуса может быть реализована раздельная установка системы сбора информации о рабочем ходе исполнительного органа и блока регулировки. При этом регистрация угла подачи или поворота осуществляется непосредственно на приводе. Блок регулятора в этом случае может быть установлен на некотором расстоянии, например, на монтажной трубе и т.п. и соединяется с системой сбора информации о рабочем ходе исполнительного органа через электрическое кабельное соединение, а с приводом через одну или две пневматические линии. Такая конечная установка часто имеет смысл в том случае, когда внешние условия на арматуре превышают предельные значения для позиционера. сенсор NCS внешняя система сбора информации о ходе исполнительного органа C73451-A430-D87 обычный потенциометр (сопротивление 10 kΩ) Измпользование линейных потенциометров рекомендуется у очень маленьких поступательных приводов с небольшим ходом вентиля, так как с одной стороны линейные потенциометры занимает очень мало места, а передаточная характеристика при малом ходе является оптимальной. Контактный и бесконтактный позиционный сенсор (NCS) Вместо потенциометра блок регистрации установочных движений может также состоять из бесконтактного позиционного сенсора. При этом становяться ненужными все соединительные элементы, как то, кулачковая муфта и поводок у поворотных приводов и рычаг и съемный бугель у поступательных приводов. Результатом этого является: еще большая устойчивость к вибрации, тряске и толчкам нет износа позиционного датчика легкая установка на самые маленькие приводы без гистерезиса при наименьших ходах. Сенсор не нуждается в дополнительной вспомогательной энергии, что означает, SIPART PS2 может использоваться при двухпроводном соединении. NCS (Non Contacting Position Sensor) состоит из жестко фиксируемого залитого корпуса сенсора и магнита, который у поступательных приводов смонтирован на шпинделе, а у поворотных приводов на конце вала. Для обеспечения ЭМ-помехоустойчивости согласно EN 61326/A1 и NAMUR NE21 при использовании внешних датчиков перемещения, необходимо установить в позиционер (блок регулятора) специальный ЭМ-фильтровальный модуль (см. заказные параметры: ЭМ-фильтровальный модуль).</p>
15 000 000 сум

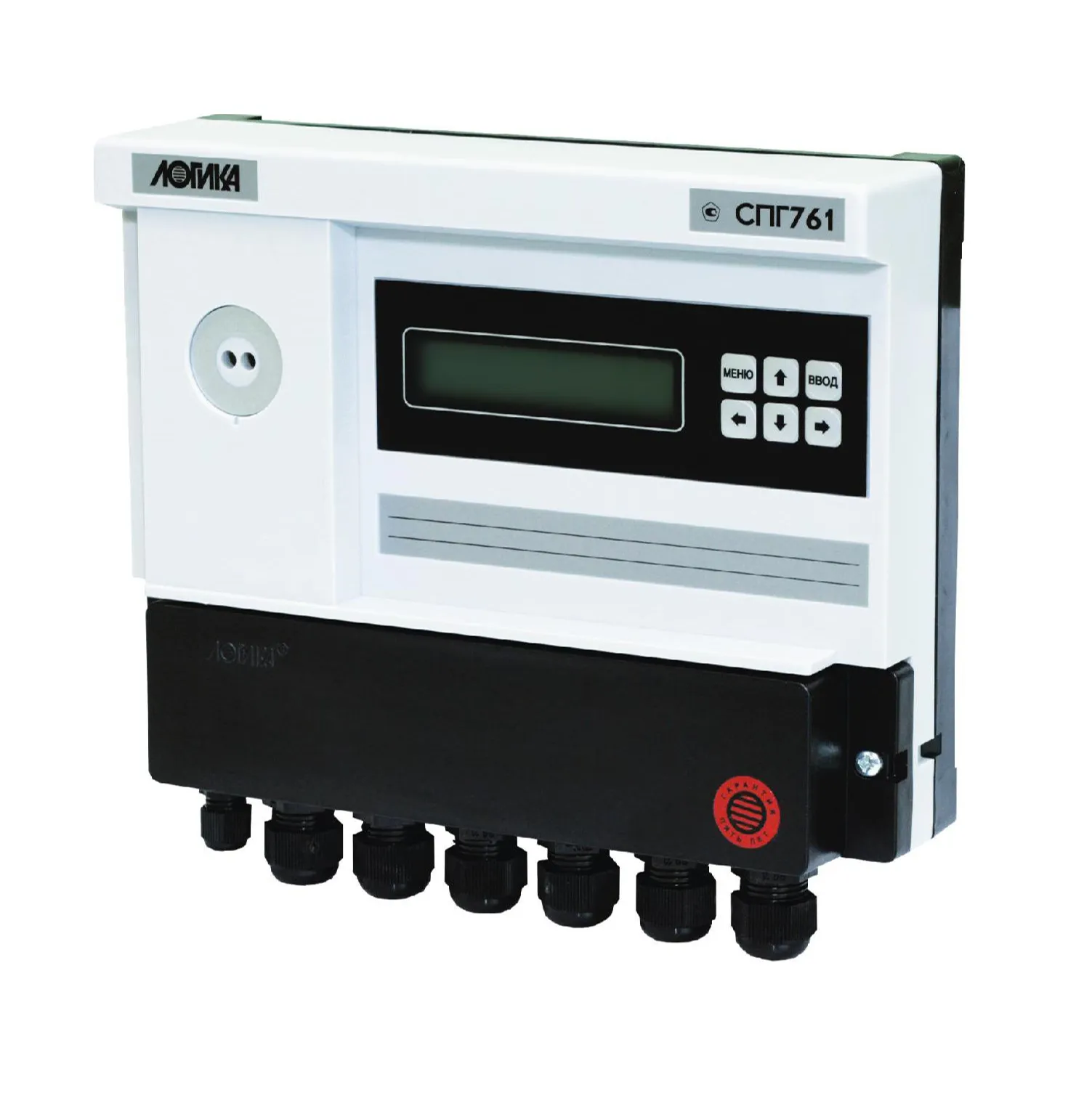

Корректор (вычислитель расхода) СПГ761
В наличии
Назначение и область применения Корректоры СПГ761 (мод. 761.1, 761.2), предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тc=20 °С, Рc=0,101325 МПа). Корректоры применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач: коммерческий учет потребления и отпуска природного газа; контроль технологических параметров потока газа; организация систем диспетчеризации и контроля потребления газа. Соответствие стандартам Алгоритмы вычислений физических характеристик, расхода и объема газа соответствуют ГОСТ 30319.1-2015... ГОСТ 30319.3-2015, ГОСТ 8.586.1-2005... ГОСТ 8.586.5-2005, ГОСТ 8.740-2011 для рабочих условий Ра=0,1... 12 МПа, Т=250... 340 К, ρ=0,66... 1,05 кг/м3. Функциональные возможности Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания. Корректоры могут обслуживать до двенадцати трубопроводов. Непосредственно к прибору могут быть подключены: восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА; четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц; четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М. Для модели 761.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено. Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления. К корректору СПГ761.2 можно подключить один или два адаптера АДС97. Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Существует три типа архивов, имеющие различную глубину хранения: часовые архивы - 1080 ч; суточные архивы - 366 сут.; месячные архивы - 24 мес. В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров. Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем. Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.761.1) или двумя (мод. 761.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод. Второй интерфейс RS485 в модели 761.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения приборов в сеть. Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают работу с новыми приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки. Метрологические характеристики Погрешность при рабочих условиях не превышает: ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА; ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; ± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М. Эксплуатационные показатели Температура окружающего воздуха от минус 10 до 50 °C. Относительная влажность 95% при 35 °C. Степень защиты от воды и пыли IP65. Габаритные размеры 244 x 220 x 70 мм. Электропитание 220 В ± 30%, 50 Гц. Потребляемая мощность 7 В·А.
15 000 000 сум
Микроимпульсный уровнемер Levelflex M FMP40
В наличии
Микроимпульсный радарный уровнемер для непрерывного измерения уровня и межфазный измерений жидкостей и сыпучих продуктов. Экономичное двухпроводное подключение. Применение во взрывоопасных зонах. Преимущества Высокая точность измерения в широком диапазоне температур Запатентованная технология End of Probe® обработки сигнала от конца зонда гарантирует надежные измерения, даже, например, при вскипании продукта в выносной колонке Поверка прибора возможна без демонтажа зонда и разгерметизации резервуара Двухпроводное подключение с питанием по искробезопасной сигнальной цепи Настройка прибора с местного дисплея или удаленно с помощью ПО ToF-tool / FieldCare Отсутствие подвижных частей, механического износа Полное отсутствие затрат на периодическое обслуживание На измерения не влияют измерения характеристик продукта, параметров процесса, турбулентность поверхности, присутствие пены, пыль Область применения Измерение уровня жидкостей (нефтепродуктов, сжиженных газов и других) и сыпучих продуктов. Диапазон измерения до 35 м Варианты исполнения зонда: стрежневой, коаксиальный, тросовый Измерения могут производиться как непосредственно в резервуаре, так и в выносной камере. Выходные сигналы: токовый 4 … 20 мА с HART, PROFIBUS PA, FOUNDATION Fieldbus Взрывозащищенные исполнения Ex ia, Ex d, Ex d (ia) Применение в составе систем оперативного и коммерческого учета, в контурах противоаварийной защиты с требованиями по функциональной безопасности по SIL2 в соответствии с IEC61508/IEC61511-1, ГОСТ 61508-х-2007 Сертификат WHG Межфазные измерения уровня жидкостей Непрерывное измерение уровня границы раздела двух жидкостей с различными диэлектрическими постоянными (преимущественно, нефтепродукт-вода) Одновременное измерение уровня общего взлива и межфазного уровня Измерение не зависит от измерения плотности продуктов и условий технологического процесса запатентованная технология End of Probe® позволяет прибору распознавать возможные варианты заполнение резервуара (например: только вода, только нефтепродукт, полный взлив нефтепродукта).
60 000 000 сум
Датчик комплексный с вычислителем расхода «ГиперФлоу-3Пм»
В наличии
Датчик комплексный с вычислителем расхода «ГиперФлоу-3Пм» (далее – «ГиперФлоу-3Пм», прибор, изделие) предназначен для коммерческого учета расхода и количе- ства жидких и газообразных сред на промышленных и коммунальных объектах как автономное средство измерения, а также в составе автоматизированных систем учета и контроля или пере- дачи информации в другие системы.<br />
<br />
Прибор может использоваться в режиме многопараметри- ческого датчика для измерения по шести каналам давления/разности давлений (перепада давле- ния) и одной температуры. «ГиперФлоу-3Пм» позволяет измерять расход и количество при движении потока в пря- мом и обратном направлении при использовании с диафрагмами для инверсивных потоков или нестандартными сужающими устройствами КРАУ5.183.013 (КРАУ5.183.044).<br />
<br />
В основу работы «ГиперФлоу-3Пм» положен принцип измерения расхода методом пере- менного перепада давления и с применением счетчиков объемного расхода газа. В состав «ГиперФлоу-3Пм» входят: блок электронный БЭ-020, к которому подключаются съемные датчики перепада (разности) давления ДП-019, датчики избыточного давления ДИ-017, датчики абсолютного давления ДА-018 и датчик температуры, а также коробка распределитель- ная КР-001 и переносной терминал ПТ-003.
